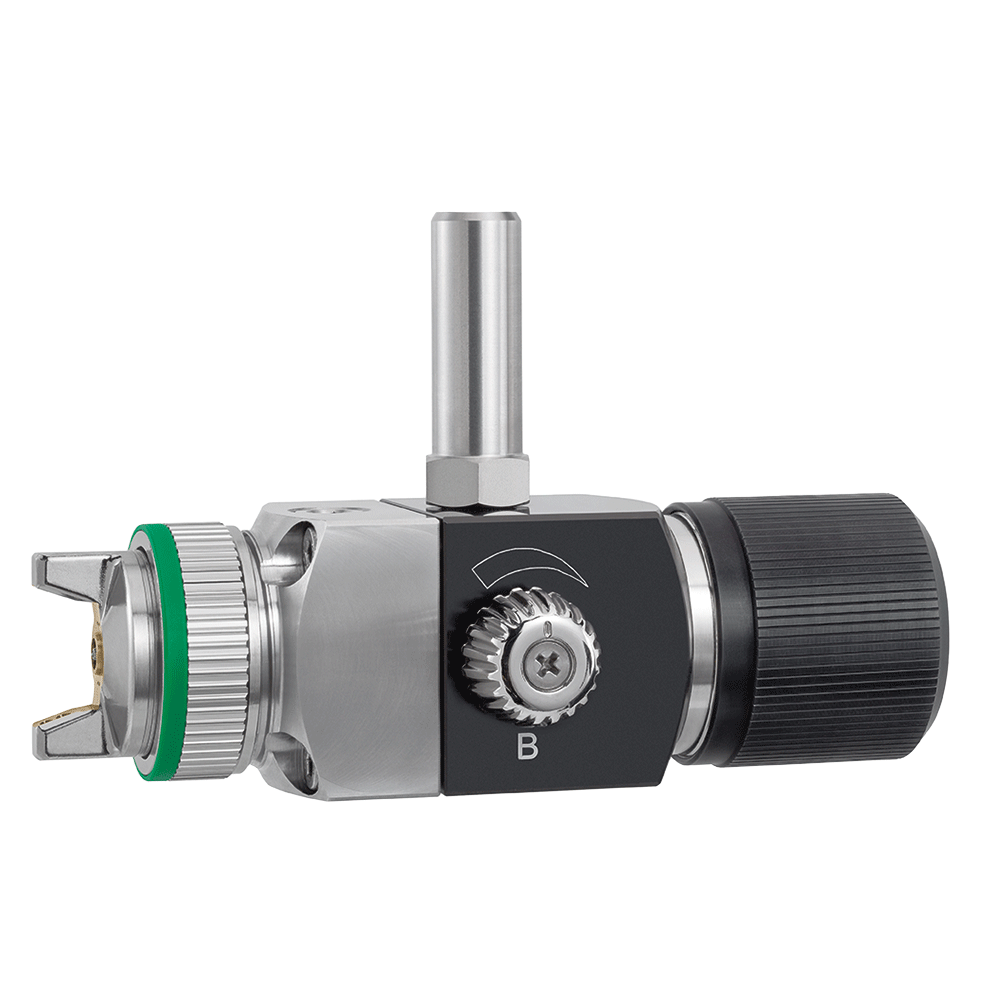

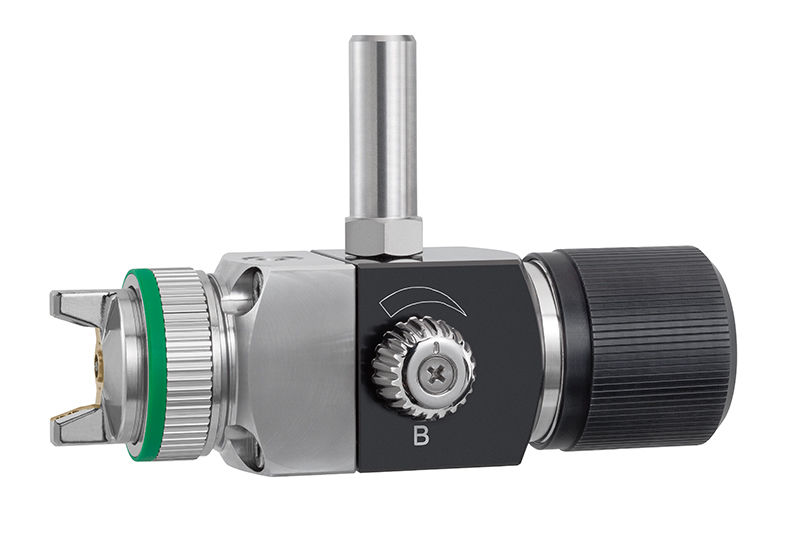

SATAjet 3000 A HVLP Düse 1,2 Edelstahl, Farbdüse und -nadel aus Hartmetall
✓ SATAjet 3000 A HVLP Lackierpistole mit 1,2 mm Düse für Wasser- und Lösemittellacke
✓ Einsatz in Autowerkstätten, Möbelindustrie und Lackierautomaten für große Flächen und Detailarbeiten
✓ Düse und Nadel aus Hartmetall, Gehäuse aus Edelstahl, Gewicht 680 g ohne Anschlüsse
✓ Betrieb mit 4,0–4,5 bar Arbeitsdruck, Luftverbrauch 560 Nl/min bei 4,0 bar
✓ Anschlüsse G 1/4 i für Material, Spritzluft und Steuerluft, Spritzluftleitung min. Ø 8 mm
✓ Artikelnummer 179002, Lieferumfang: 1 Stück inklusive Befestigungsbolzen, ohne Anschluss-Set
Trustami Produktsiegel Widget
Artikelnummer SA-179002
EAN: 4027533151616
Gratis Versand!
Die SATAjet 3000 A HVLP Düse 1,2 Edelstahl ist eine Austauschdüse mit Farbdüse und -nadel aus Hartmetall für HVLP-Lackierautomaten der Baureihe SATAjet 3000 A. Die Düsengröße 1,2 mm eignet sich für Beschichtungsstoffe mit mittlerer bis dünnflüssiger Viskosität und erzeugt dank HVLP-Technologie (High Volume Low Pressure) ein homogenes Spritzbild bei hohem Auftragswirkungsgrad. Das Set besteht aus einem Edelstahlgehäuse mit verschleißfester Hartmetall-Düse und -Nadel und wird inklusive Befestigungsbolzen geliefert, jedoch ohne Anschluss-Set. Artikelnummer 179002.
- Düsengröße: 1,2 mm, Material Edelstahl mit Hartmetall-Düse und -Nadel
- Einsatz: Lackierautomaten der Serie SATAjet 3000 A
- Arbeitsbetriebsüberdruck: 4,0 – 4,5 bar, Luftverbrauch 560 Nl/min bei 4,0 bar
- Anschlüsse: Material-, Spritzluft- und Steuerluftanschluss jeweils G 1/4 i
- Gewicht komplett ohne Anschlüsse: 680 g, Länge 151 mm
- Lieferumfang: Düsenset inklusive Befestigungsbolzen (Ø 15 mm), ohne Anschluss-Set
Produktdetails und Einsatzbereich
Die SATAjet 3000 A HVLP Düse 1,2 Edelstahl ist eine Verschleißkomponente für Lackierautomaten und ersetzt die Original-Düsen-Nadel-Kombination bei Wartung oder Umstellung auf eine andere Materialviskosität. Die Düsengröße von 1,2 mm liegt im mittleren Bereich und wird häufig für Decklacke, Klarlacke und dünnflüssigere Beschichtungsstoffe eingesetzt. Das Gehäuse besteht aus Edelstahl, während Düse und Nadel aus Hartmetall gefertigt sind – ein Material, das sich durch hohe Härte und Beständigkeit gegenüber abrasiven Lackpartikeln auszeichnet und dadurch die Standzeit gegenüber Bauteilen aus Standardstahl verlängert. Der Einsatzort ist laut Herstellerangabe speziell auf Lackierautomaten ausgelegt, also stationäre, automatisierte Lackieranlagen, in denen konstante Spritzbilder über lange Produktionszyklen gefordert sind.
Eigenschaften und Funktionen
Die HVLP-Technik (High Volume Low Pressure) arbeitet mit einem größeren Luftvolumen bei vergleichsweise niedrigem Zerstäubungsdruck. Das reduziert den Overspray und erhöht die Materialübertragungsrate, da mehr Lack tatsächlich auf der Oberfläche landet statt in der Umgebung zu verfliegen. Der Arbeitsbetriebsüberdruck liegt bei 4,0 bis 4,5 bar, der maximale Luftbetriebsüberdruck bei 4 bar und der maximale Materialbetriebsüberdruck bei 5 bar. Der Luftverbrauch beträgt 560 Nl/min bei 4,0 bar, die Spritzluftzuführungsleitung sollte einen Mindestdurchmesser von 8 mm aufweisen, der Mindest-Steuerluftdruck liegt bei 3 bar. Diese Werte sind bei der Dimensionierung der Druckluftversorgung und Steuerung am Lackierautomaten zu berücksichtigen. Die Strahleinstellung ist manuell regulierbar, der Materialdurchfluss dosierbar und reproduzierbar – ein Vorteil für gleichbleibende Ergebnisse über mehrere Lackierzyklen hinweg. Der Beschichtungsstoff darf laut Herstellerangabe eine Betriebstemperatur von maximal 80 °C aufweisen. Material-, Spritzluft- und Steuerluftanschluss sind jeweils als G 1/4 i ausgeführt, der Befestigungsbolzen hat einen Durchmesser von 15 mm.
Ihre Vorteile
- Hartmetall-Düse und -Nadel: Höhere Verschleißfestigkeit gegenüber abrasiven Lacken als bei Standardstahl, dadurch längere Standzeiten im Dauerbetrieb.
- Homogener Spritzstrahl: Gleichmäßiges Oberflächenfinish der Extraklasse bei korrekter Einstellung.
- HVLP-Technologie: Hoher Auftragswirkungsgrad und reduzierter Materialverlust durch Overspray.
- Dosierbarer Materialdurchfluss: Reproduzierbare Ergebnisse über mehrere Produktionschargen hinweg.
- Standardisierte G 1/4 i-Anschlüsse: Erleichtert den Austausch an kompatiblen Lackierautomaten der SATAjet 3000 A-Reihe.
- Komplettset mit Befestigungsbolzen: Direkt einsatzbereit für den Düsenwechsel, ohne separate Bolzenbeschaffung.
Für welche Anwendungen eignet sich das Produkt?
Die Düse 1,2 mm ist für den Einsatz an Lackierautomaten vorgesehen und richtet sich primär an industrielle Anwender mit stationären Lackieranlagen, etwa in der Serienlackierung von Fahrzeugteilen, Möbeln oder Metallkomponenten. Für den Werkstattbetrieb mit Handlackierpistolen ist zu prüfen, ob die Düse mit dem jeweiligen Pistolenmodell der SATAjet 3000 A-Reihe kompatibel ist, da die Angabe „Einsatz: Lackierautomaten“ auf eine spezifische Anwendung hinweist. Beim Kauf einer Austauschdüse ist auf die passende Düsengröße in Abhängigkeit von der Viskosität des verwendeten Lacks zu achten: kleinere Düsen eignen sich für dünnflüssige Materialien wie Klarlacke, größere Düsen für höherviskose Beschichtungsstoffe. Da Düse und Nadel als Paar aufeinander abgestimmt sind, sollten beide Teile gemeinsam getauscht werden, um ein korrektes Spritzbild zu gewährleisten. Das Set enthält den Befestigungsbolzen, jedoch kein Anschluss-Set, sodass bei Bedarf vorhandene Anschlussteile weiterverwendet oder separat beschafft werden müssen.
Häufige Fragen
Für welche Lackviskosität eignet sich die Düsengröße 1,2 mm?
Die Düsengröße 1,2 mm eignet sich für mittlere bis dünnflüssige Beschichtungsstoffe, etwa gängige Decklacke und Klarlacke; die genaue Eignung hängt vom verwendeten Lacksystem ab.
Woraus bestehen Düse und Nadel?
Düse und Nadel sind aus Hartmetall gefertigt, das Gehäuse besteht aus Edelstahl. Hartmetall bietet eine höhere Verschleißfestigkeit gegenüber abrasiven Lackpartikeln als Standardstahl.
Ist ein Anschluss-Set im Lieferumfang enthalten?
Nein, das Set umfasst die Düse, die Nadel und den Befestigungsbolzen, jedoch kein separates Anschluss-Set.
Welcher Arbeitsdruck ist für den Betrieb erforderlich?
Der Arbeitsbetriebsüberdruck liegt bei 4,0 bis 4,5 bar, bei einem Luftverbrauch von 560 Nl/min bei 4,0 bar. Der maximale Luftbetriebsüberdruck beträgt 4 bar, der maximale Materialbetriebsüberdruck 5 bar.
| Merkmal | Wert |
|---|---|
| Modell | SATAjet 3000 A HVLP |
| Hersteller-Artikelnummer | 179002 |
| Artikelnummer/SKU | SA-179002 |
| Produkttyp | Lackierpistole |
| Ausführung | HVLP, Düse 1,2 |
| Material | Edelstahl; Farbdüse und -nadel aus Hartmetall |
| Abmessungen | 98 x 85 x 163 mm |
| Durchmesser | Befestigungsbolzen: 15 mm |
| Länge | 151 mm |
| Breite | 75 mm (ohne Bolzen) |
| Höhe | 45 mm (ohne Bolzen) |
| Gewicht | 0,95 kg (680 g komplett ohne Anschlüsse) |
| Druck | Arbeitsbetriebsüberdruck: 4,0 – 4,5 bar; Max. Luftbetriebsüberdruck: 4 bar; Max. Materialbetriebsüberdruck: 5 bar; Mindest-Steuerluftdruck: 3 bar |
| Anschluss | Material-, Spritzluft- und Steuerluftanschluss: G 1/4 i; Spritzluftzuführungsleitung: min. Ø 8 mm |
| Menge/Verpackungseinheit | 1 Stück |
| Kompatibilität | Wasserlacke und lösemittelbasierte Lacke |
| Anwendungsbereich | Lackierautomaten; Autowerkstätten, Möbelindustrie und andere industrielle Anwendungen |
EAN: 4027533151616
| Technisches Merkmal | Wert |
|---|---|
| Hersteller | SATA |
| Inhalt | 1 Stück |
| Gewicht | 1450 g |
| Maße | 220×170×90mm |
SATAjet 3000 A HVLP Lackierpistole mit 1,2 mm Edelstahldüse und Hartmetall-Nadel für präzise Lackierarbeiten. Ideal für Autowerkstätten und Möbelindustrie. Jetzt bestellen.
