SATAjet 3000 A HVLP Düse 2,0
✓ SATA SATAjet 3000 A HVLP-Düse 2,0 mm für hochwertige Lackierergebnisse
✓ Einsatz auf Lackierautomaten und für Lackierarbeiten mit allen Materialien
✓ Homogener Spritzstrahl mit maximalem Auftragswirkungsgrad durch Düsentechnik
✓ HVLP-Niederdrucktechnologie für höchste Materialübertragungsrate und Wirtschaftlichkeit
✓ Manuell einstellbarer Rund- und Breitstrahl über Reguliervorrichtung
✓ Artikel-Nr. 124545 · EAN 4027533117896 · Lieferung als 1 Stück
Trustami Produktsiegel Widget
Artikelnummer SA-124545
EAN: 4027533117896
Gratis Versand!

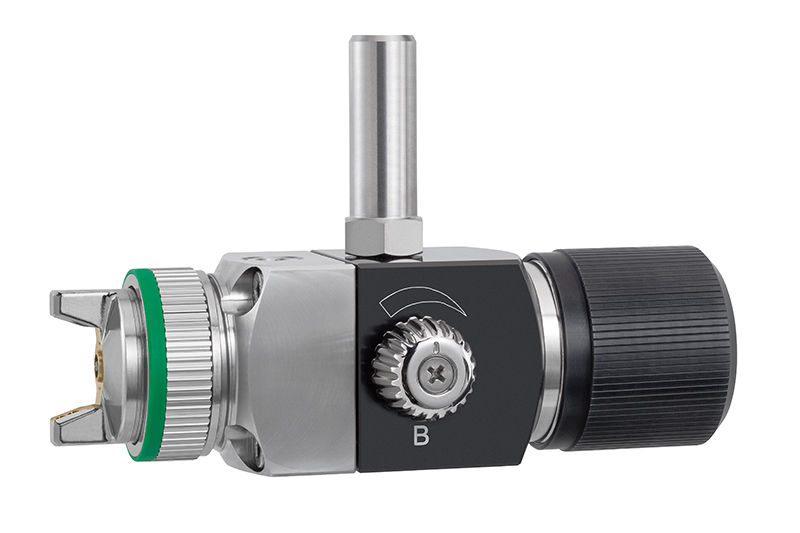

Die SATAjet 3000 A HVLP Düse 2,0 ist eine Automatiklackierpistole aus der SATAjet 3000 A HVLP Serie des Herstellers SATA GmbH & Co. KG, ausgestattet mit einer Düsengröße von 2,0 mm (SATA-Art.-Nr. 124545, EAN 4027533117896). Sie ist für den stationären Einsatz auf Lackierautomaten und Robotersystemen in der industriellen Serienlackierung konzipiert und arbeitet nach dem HVLP-Niederdruckprinzip (High Volume Low Pressure) für eine hohe Materialübertragungsrate. Im Unterschied zu Handspritzpistolen wird diese Automatikpistole fest über einen Befestigungsbolzen in eine Lackieranlage eingebunden und pneumatisch gesteuert. Die 2,0-mm-Düse eignet sich für Beschichtungsstoffe mit höherer Viskosität bzw. höherem Materialdurchsatz innerhalb der verfügbaren Düsenreihe.
- Hersteller: SATA GmbH & Co. KG, Serie SATAjet 3000 A HVLP (Alu-Ausführung)
- Art.-Nr. 124545, EAN 4027533117896, Düsengröße 2,0 mm
- Technologie: HVLP-Niederdruck für hohe Materialübertragungsrate
- Anschlüsse: Material-, Spritzluft- und Steuerluftanschluss jeweils G 1/4 i
- Gewicht komplett ohne Anschlüsse: 680 g, Länge 151 mm, Breite/Höhe (ohne Bolzen) 75/45 mm
- Lieferumfang: komplett mit Befestigungsbolzen (Ø 15 mm), ohne Anschluss-Set
Produktdetails und Einsatzbereich
Bei der SATAjet 3000 A HVLP handelt es sich um eine Automatikpistole, die nicht von Hand geführt, sondern an Lackierautomaten bzw. Applikationsrobotern montiert wird. Die Befestigung erfolgt über einen Bolzen mit 15 mm Durchmesser, über den die Pistole in die jeweilige Haltevorrichtung der Anlage eingesetzt wird. Das vorliegende Modell mit Art.-Nr. 124545 besitzt eine Düsengröße von 2,0 mm und gehört zur Alu-Ausführung der Baureihe. Das Gewicht der Pistole ohne Anschlüsse liegt bei 680 g, die Baulänge bei 151 mm, Breite und Höhe ohne Bolzen bei 75 bzw. 45 mm. Die Versandverpackung wiegt laut Herstellerangabe 1,22 kg bei Abmessungen von 220 x 170 x 90 mm. Geliefert wird die Pistole komplett mit Befestigungsbolzen, jedoch ohne Anschluss-Set, sodass für die Einbindung in die Anlage passende Material-, Spritzluft- und Steuerluftleitungen separat vorzusehen sind.
Eigenschaften und Funktionen
Die innovative Düsentechnik der SATAjet 3000 A HVLP erzeugt einen homogenen Spritzstrahl mit hohem Auftragswirkungsgrad, wodurch beim Lackieren weniger Overspray entsteht und mehr Material auf dem Werkstück landet. Rund- und Breitstrahl lassen sich manuell über Regulierschrauben einstellen, die Mengenregulierung des Materialdurchflusses ist dosierbar und über eine Rastung reproduzierbar – ein wichtiger Faktor für gleichbleibende Ergebnisse in automatisierten Lackierprozessen. Für Wartung und Reinigung sind separate Schnellwechseladapter erhältlich, die einen schnellen Pistolenwechsel ohne lange Anlagenstillstände ermöglichen. Zusätzlich stehen spezielle Prüfluftdüsen zur Verfügung, mit denen sich die Zerstäubungsparameter kontrollieren und reproduzieren lassen, was für die Qualitätssicherung in der Serienfertigung relevant ist.
Technische Eckdaten: Luftverbrauch bei 4,0 bar ca. 560 Nl/min, Arbeitsbetriebsüberdruck 4,0–4,5 bar (rund 1,5 bar höher als bei der Handpistole SATAjet 3000 K HVLP), erforderliche Spritzluftzuführungsleitung min. Ø 8 mm, erforderlicher Mindest-Steuerluftdruck 3 bar, maximal zulässiger Luftbetriebsüberdruck 4 bar (HVLP) und maximal zulässiger Materialbetriebsüberdruck 5 bar. Der Beschichtungsstoff darf eine Betriebstemperatur von maximal 80 °C aufweisen. Material-, Spritzluft- und Steuerluftanschluss sind jeweils als G 1/4 i ausgeführt.
Ihre Vorteile
- HVLP-Niederdrucktechnologie: hohe Materialübertragungsrate und dadurch wirtschaftlicher Materialeinsatz in der Serienlackierung.
- Manuelle Regulierschrauben für Rund-/Breitstrahl: flexible Anpassung des Spritzbilds an unterschiedliche Bauteilgeometrien.
- Mengenregulierung mit Rastung: reproduzierbare Dosierung des Materialdurchflusses für konstante Lackierqualität.
- Verfügbare Schnellwechseladapter: kurze Stillstandszeiten bei Wartung oder Reinigung der Automatikpistole.
- Prüfluftdüsen erhältlich: reproduzierbare Zerstäubungsparameter zur Qualitätssicherung im Produktionsprozess.
- Komplett mit Befestigungsbolzen geliefert: direkte Montage an vorhandenen Haltevorrichtungen ohne zusätzliche Bolzenbeschaffung.
Für welche Anwendungen eignet sich das Produkt?
Die SATAjet 3000 A HVLP Düse 2,0 richtet sich an Lackierbetriebe mit automatisierten Anlagen, etwa in der Automobilzulieferindustrie, im Metall- und Kunststoffbau oder in der industriellen Möbel- und Serienlackierung, in denen Lackierautomaten oder Roboter zum Einsatz kommen. Für die manuelle Applikation von Hand ist diese Automatikpistole nicht vorgesehen; hierfür bietet SATA die Handpistole SATAjet 3000 K HVLP an, die mit einem um 1,5 bar niedrigeren Arbeitsdruck betrieben wird. Die Düsengröße 2,0 mm ist innerhalb der Baureihe (erhältlich in 0,8/1,0/1,2/1,6/2,0 mm) für Materialien mit höherer Viskosität oder größerem Materialdurchsatz ausgelegt. Neben der Alu-Ausführung ist die Pistole auch mit materialführenden Teilen aus Edelstahl verfügbar, was insbesondere bei wasserbasierten oder aggressiven Beschichtungsstoffen die Standzeit erhöhen kann. Beim Kauf ist auf die vorhandene Anlagentechnik zu achten: Die Anschlüsse (Material-, Spritzluft- und Steuerluft) sind als G 1/4 i ausgeführt, der Befestigungsbolzen hat einen Durchmesser von 15 mm, und ein separates Anschluss-Set ist nicht im Lieferumfang enthalten.
Häufige Fragen
Welche Düsengröße hat die SATAjet 3000 A HVLP mit Art.-Nr. 124545?
Die Pistole ist mit einer Düsengröße von 2,0 mm ausgestattet, einer von fünf verfügbaren Düsengrößen (0,8/1,0/1,2/1,6/2,0 mm) in dieser Baureihe.
Ist diese Pistole für Handlackierung geeignet?
Nein, es handelt sich um eine Automatikpistole für den festen Einbau in Lackierautomaten oder Robotersysteme. Der Arbeitsbetriebsüberdruck liegt bei 4,0–4,5 bar und damit rund 1,5 bar höher als bei der vergleichbaren Handpistole SATAjet 3000 K HVLP.
Ist ein Anschluss-Set im Lieferumfang enthalten?
Nein, die Pistole wird komplett mit Befestigungsbolzen, aber ohne Anschluss-Set geliefert. Material-, Spritzluft- und Steuerluftanschluss sind jeweils als G 1/4 i ausgeführt.
Gibt es die SATAjet 3000 A HVLP auch mit Edelstahl-Komponenten?
Ja, neben der Alu-Ausführung ist dieselbe Automatikpistole auch mit materialführenden Teilen aus Edelstahl erhältlich, erkennbar an einer eigenen Artikelnummer innerhalb der Baureihe.
| Merkmal | Wert |
|---|---|
| Hersteller | SATA GmbH & Co. KG |
| Produktreihe/Serie | SATAjet 3000 A HVLP Alu |
| Hersteller-Artikelnummer | 124545 |
| Artikelnummer/SKU | SA-124545 |
| EAN/GTIN | 4027533117896 |
| Produkttyp | HVLP Düse 2,0 |
| Abmessungen | 105 x 95 x 175 mm (B x H x L) |
| Gewicht | 1,155 kg |
| Menge/Verpackungseinheit | 1 Stück |
| Anwendungsbereich | Einsatz auf Lackierautomaten |
EAN: 4027533117896
| Technisches Merkmal | Wert |
|---|---|
| Hersteller | SATA |
| Inhalt | 1 Stück |
| Gewicht | 1220 g |
| Maße | 220×170×90mm |
