SATAjet 3000 A RP Düse 0,8
✓ SATA SATAjet 3000 A RP Düse 0,8 mm, Art.-Nr. 94417 – Ersatzdüse
✓ Einsatz an Lackierautomaten und für Lackierungen mit hoher Arbeitsgeschwindigkeit
✓ Optimierte RP-Hochdrucktechnik mit hohem Auftragswirkungsgrad
✓ Düsengröße 0,8 mm; Rund- und Breitstrahl manuell über Regulierschrauben einstellbar
✓ Materialdurchfluss per Mengenregulierung dosierbar und rastend reproduzierbar
✓ Lieferumfang: 1 Stück; Maße 175 x 105 x 95 mm, Gewicht 1,14 kg
Trustami Produktsiegel Widget
Artikelnummer SA-94417
EAN: 4027533099215
Gratis Versand!

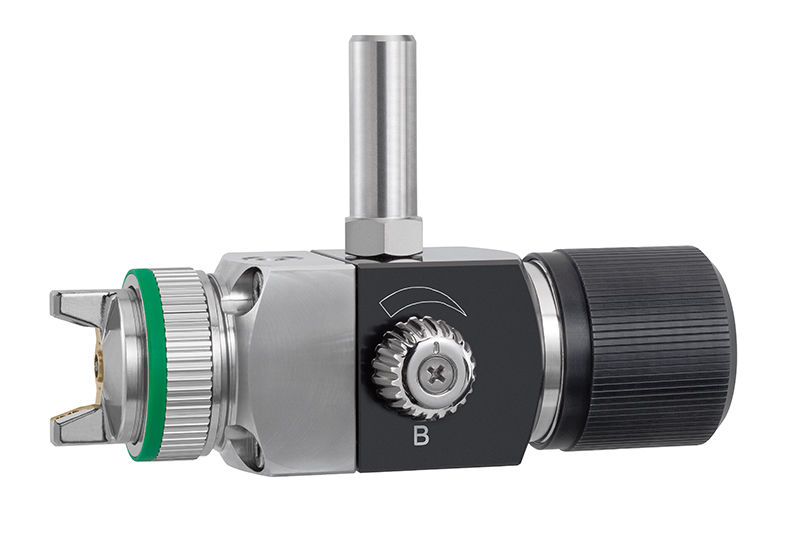

Die SATAjet 3000 A RP Düse 0,8 ist eine komplette Automatiklackierpistole aus der SATAjet 3000 A RP Alu-Produktgruppe von SATA GmbH & Co. KG, konzipiert für den stationären Einsatz auf Lackierautomaten und Roboteranlagen. Die Düsengröße beträgt 0,8 mm, die Pistole arbeitet mit optimierter RP-Hochdrucktechnik bei einem Arbeitsbetriebsüberdruck von 3,5 bis 4,0 bar. Sie wird komplett mit Befestigungsbolzen geliefert, jedoch ohne Anschluss-Set, und eignet sich für Produktionsumgebungen mit hoher Taktzahl und reproduzierbaren Spritzergebnissen.
- Hersteller: SATA GmbH & Co. KG, Modell SATAjet 3000 A RP (Alu), Art.-Nr. 94417
- Düsengröße: 0,8 mm
- Arbeitsbetriebsüberdruck: 3,5 – 4,0 bar
- Anschlüsse: Material-, Spritzluft- und Steuerluftanschluss jeweils G 1/4 i
- Gewicht komplett ohne Anschlüsse: 680 g, Länge 151 mm
- Lieferumfang: komplett mit Befestigungsbolzen, ohne Anschluss-Set
Produktdetails und Einsatzbereich
Die SATAjet 3000 A RP ist keine Handspritzpistole, sondern eine Automatikpistole, die fest in Lackieranlagen, an Robotern oder in automatisierten Spritzkabinen montiert wird. Die hier beschriebene Ausführung mit 0,8 mm Düse zählt zur Alu-Variante der Baureihe, bei der die materialführenden Teile aus Aluminium gefertigt sind. Für Anwendungen mit wasserbasierten oder aggressiveren Beschichtungsstoffen bietet SATA zusätzlich eine Ausführung mit materialführenden Teilen aus Edelstahl an (Art.-Nr. 94466 in Düsengröße 0,8), die eine höhere Korrosionsbeständigkeit aufweist. Der Arbeitsbetriebsüberdruck liegt bei 3,5 bis 4,0 bar und damit rund 1 bar höher als bei der vergleichbaren Handpistole SATAjet 3000 K RP – ein Hinweis darauf, dass die Automatikpistole auf höhere Durchsatzleistung und Prozessgeschwindigkeit in der Serienlackierung ausgelegt ist.
Eigenschaften und Funktionen
Rund- und Breitstrahl lassen sich manuell über Regulierschrauben einstellen, sodass das Sprühbild an unterschiedliche Bauteilgeometrien angepasst werden kann. Der Materialdurchfluss wird über eine Mengenregulierung dosiert, die mittels Rastung reproduzierbar ist – ein wichtiges Kriterium für gleichbleibende Schichtdicken in automatisierten Prozessen. Für Wartung und Reinigung sind verschiedene Schnellwechseladapter erhältlich, die einen reibungslosen Ablauf in der Produktion ermöglichen. Zur Kontrolle und Reproduzierbarkeit der Zerstäubungsparameter stehen zudem spezielle Prüfluftdüsen zur Verfügung. Technisch relevante Eckdaten sind ein Luftverbrauch von ca. 430 Nl/min bei 3,5 bar, eine erforderliche Spritzluftzuführungsleitung von mindestens 8 mm Durchmesser, ein Mindest-Steuerluftdruck von 3 bar sowie ein maximal zulässiger Luftbetriebsüberdruck von 10 bar und ein maximal zulässiger Materialbetriebsüberdruck von 5 bar. Der Beschichtungsstoff darf eine Temperatur von bis zu 80 °C (353 K) aufweisen. Material-, Spritzluft- und Steuerluftanschluss sind jeweils als G 1/4 Innengewinde ausgeführt, der Befestigungsbolzen hat einen Durchmesser von 15 mm.
Ihre Vorteile
- Optimierte RP-Hochdrucktechnik: Ermöglicht Lackierungen mit hoher Arbeitsgeschwindigkeit bei gleichzeitig hohem Auftragswirkungsgrad.
- Rastbare Mengenregulierung: Reproduzierbare Materialdurchflussmengen für konstante Beschichtungsergebnisse in der Serienfertigung.
- Manuell einstellbarer Rund- und Breitstrahl: Flexible Anpassung des Sprühbilds über Regulierschrauben an unterschiedliche Bauteile.
- Verfügbare Schnellwechseladapter: Verkürzen Stillstandszeiten bei Wartung und Reinigung in der Produktionslinie.
- Spezielle Prüfluftdüsen: Sichern die Reproduzierbarkeit der Zerstäubungsparameter über Prüfzyklen hinweg.
- Verfügbarkeit weiterer Düsengrößen und Materialausführungen: Abstimmung auf unterschiedliche Lacksysteme und Viskositäten möglich.
Für welche Anwendungen eignet sich das Produkt?
Die SATAjet 3000 A RP Düse 0,8 richtet sich an Betreiber industrieller Lackieranlagen, Automobilzulieferer, Möbelhersteller und Metallverarbeiter, die Bauteile automatisiert über Lackierroboter oder stationäre Spritzanlagen beschichten. Die Düsengröße 0,8 mm eignet sich in der Praxis für dünnflüssigere Materialien wie Basislacke und Klarlacke, während größere Düsen wie 1,1 mm (Art.-Nr. 94425) oder 1,3 mm (Art.-Nr. 94433) eher für höherviskose Materialien wie Füller eingesetzt werden. Für Betriebe, die unterschiedliche Materialien verarbeiten, bietet SATA zudem einen separaten Düsensatz für die SATAjet 3000 A RP an, der die Größen 0,5 / 0,8 / 1,1 / 1,3 / 1,5 und 2,0 mm umfasst, sodass eine vorhandene Pistole flexibel umgerüstet werden kann. Bei Verarbeitung wasserbasierter Lacke ist die Ausführung mit Edelstahl-Materialführung vorzuziehen. Da es sich um eine Automatikpistole handelt, ist das Produkt nicht für die manuelle Handlackierung vorgesehen, sondern für die Integration in bestehende Anlagensteuerungen mit entsprechender Steuerluftversorgung.
Häufige Fragen
Ist die SATAjet 3000 A RP Düse 0,8 für die Handlackierung geeignet?
Nein, es handelt sich um eine Automatikpistole für den stationären Einsatz an Lackierautomaten oder Robotern, nicht um eine Handspritzpistole.
Was ist im Lieferumfang enthalten?
Die Pistole wird komplett mit Befestigungsbolzen geliefert, jedoch ohne Anschluss-Set für Material-, Spritzluft- und Steuerluftleitungen.
Welche weiteren Düsengrößen sind für diese Automatikpistole erhältlich?
Neben 0,8 mm (Art.-Nr. 94417) sind die Alu-Ausführung in 1,1 mm (Art.-Nr. 94425) und 1,3 mm (Art.-Nr. 94433) erhältlich, zudem eine Edelstahl-Variante in den gleichen Düsengrößen sowie ein separater Düsensatz von 0,5 bis 2,0 mm.
Mit welchem Betriebsdruck arbeitet die Pistole?
Der Arbeitsbetriebsüberdruck liegt bei 3,5 bis 4,0 bar, der maximal zulässige Luftbetriebsüberdruck bei 10 bar und der maximal zulässige Materialbetriebsüberdruck bei 5 bar.
| Merkmal | Wert |
|---|---|
| Hersteller | SATA GmbH & Co. KG |
| Produktreihe | SATAjet 3000 A RP Alu |
| Hersteller-Artikelnummer | 94417 |
| Artikelnummer/SKU | SA-94417 |
| EAN/GTIN | 4027533099215 |
| Produkttyp | Düse 0,8 |
| Menge/Verpackungseinheit | 1 Stück |
| Anwendungsbereich | Einsatz auf Lackierautomaten |
EAN: 4027533099215
| Technisches Merkmal | Wert |
|---|---|
| Hersteller | SATA |
| Inhalt | 1 Stück |
| Gewicht | 1240 g |
| Maße | 220×170×90mm |
SATAjet 3000 A RP Düse 0,8 mm von SATA, Art.-Nr. 94417, für Lackierautomaten und Hochdruck-Lackierung mit hohem Auftragswirkungsgrad. Jetzt bestellen.
Herstellerangaben:
SATA GmbH & Co. KG
Domertalstraße 20
70806 Kornwestheim
Deutschland
info@sata.com
+49 (7154) 811 - 0
