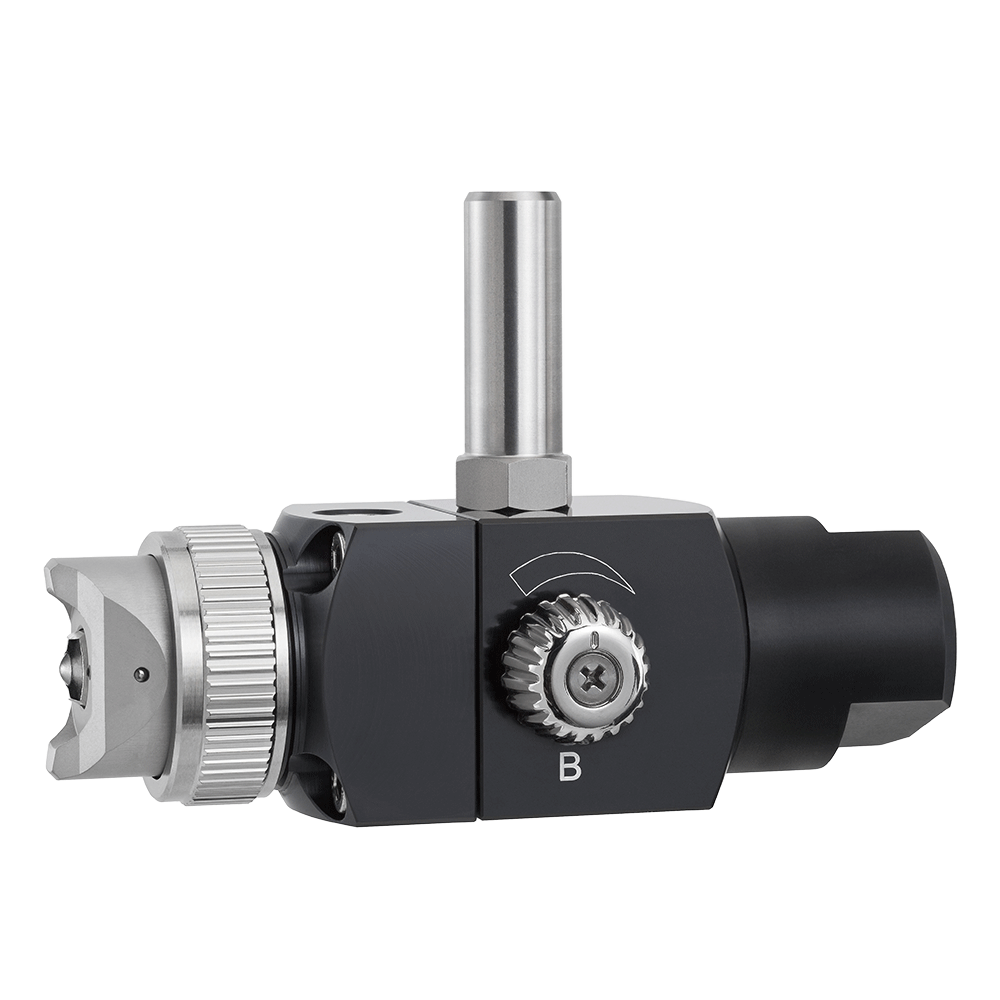

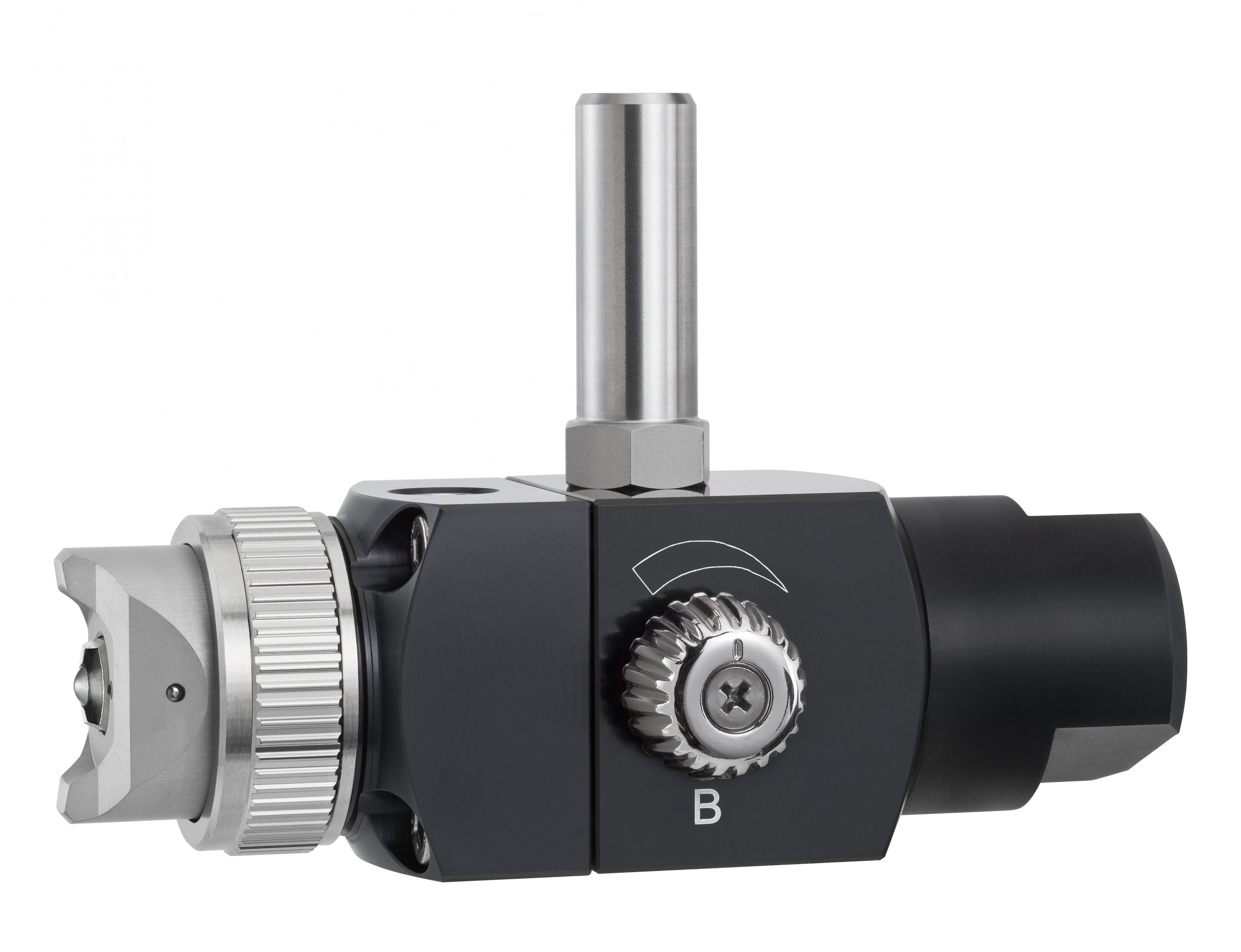

SATAjet 3000 A spray mix mit R-/B-Regulierung, ohne Materialdüse
✓ SATAjet 3000 A spray mix von SATA: automatische Höchstleistungsspritzpistole mit R-/B-Regulierung
✓ Einsatz an halb- und vollautomatischen Spritzanlagen aller Größen
✓ Luftverbrauch bei 3 bar: 90 Nl/min (Breitstrahl) bzw. 310 Nl/min (Rundstrahl)
✓ Erforderliche Spritzluftzuführung: mindestens Ø 8 mm
✓ Lieferung ohne Materialdüse, Artikelnummer 144519, Verpackungseinheit 1 Stück
✓ Original SATA GmbH & Co. KG, Made in Germany, Gewicht 1,2 kg
Trustami Produktsiegel Widget
Artikelnummer SA-144519
EAN: 4027533111269
Gratis Versand!
Die SATAjet 3000 A spray mix mit R-/B-Regulierung (SATA Art.-Nr. 144519) ist eine automatische Spritzpistole für den Einsatz an halb- und vollautomatischen Spritzanlagen aller Größen. Sie verfügt über eine separate Rund-/Breitstrahlregulierung, mit der sich das Spritzbild stufenlos an das jeweilige Werkstück anpassen lässt. Die Pistole wird ohne Materialdüse geliefert, sodass die Düsengröße individuell passend zum verarbeiteten Beschichtungsstoff gewählt werden kann. Hersteller ist die SATA GmbH & Co. KG, Deutschland.
- SATAjet 3000 A spray mix, Automatikpistole mit Rund-/Breitstrahlregulierung, ohne Materialdüse
- SATA Art.-Nr. 144519, EAN 4027533111269
- Materialanschluss, Spritzluft- und Steuerluftanschluss jeweils G 1/4 i
- Max. zulässiger Materialbetriebsüberdruck 250 bar, max. Luftbetriebsüberdruck 10 bar
- Erforderlicher Mindest-Steuerluftdruck 3 bar, Spritzluftzuführungsleitung min. Ø 8 mm
- Lieferung komplett mit Befestigungsbolzen, ohne Anschluss-Set
Produktdetails und Einsatzbereich
Die SATAjet 3000 A spray mix zählt zur Produktgruppe der automatischen Höchstleistungsspritzpistolen von SATA und ist für die Integration in halb- und vollautomatische Spritzanlagen konstruiert. Solche Automatikpistolen kommen typischerweise in Lackierstraßen, Beschichtungsanlagen und bei stationären Applikationsprozessen zum Einsatz, bei denen eine gleichbleibende, reproduzierbare Lackauftragsqualität über lange Taktzeiten erforderlich ist. Die Befestigung erfolgt über einen mitgelieferten Bolzen mit 15 mm Durchmesser, über den die Pistole in Roboterarmen oder Pistolenhaltern automatisierter Anlagen fixiert wird. Die Ansteuerung von Material-, Spritzluft- und Steuerluftfunktion erfolgt jeweils über G 1/4 i-Anschlüsse, die eine Anbindung an gängige pneumatische Steuerungssysteme ermöglichen.
Eigenschaften und Funktionen
Die integrierte Rund-/Breitstrahlregulierung erlaubt die Umschaltung bzw. Feinabstimmung zwischen rundem und breitem Spritzstrahl, was eine Anpassung an unterschiedliche Bauteilgeometrien und Beschichtungsaufgaben innerhalb derselben Anlage ermöglicht. Bei einem Luftdruck von 3 bar beträgt der Luftverbrauch im Breitstrahlbetrieb 90 Nl/min und im Rundstrahlbetrieb 310 Nl/min – ein Wert, der bei der Dimensionierung der Druckluftversorgung und Kompressorleistung einer Anlage berücksichtigt werden sollte. Der maximal zulässige Materialbetriebsüberdruck von 250 bar macht die Pistole für Hochdruck-Materialförderung geeignet, während der maximale Luftbetriebsüberdruck bei 10 bar liegt. Die maximale Betriebstemperatur des Beschichtungsstoffes ist mit 80 °C angegeben, was auch die Verarbeitung temperierter Materialien zulässt. Mit einem Gewicht von 900 g komplett mit Anschlüssen und Befestigungsbolzen (680 g ohne Anschlüsse) sowie kompakten Abmessungen von 145 mm Länge und 75 x 45 mm Breite/Höhe ist die Pistole für die Integration in platzbeschränkte Anlagenkonstruktionen ausgelegt.
Ihre Vorteile
- Rund-/Breitstrahlregulierung: Flexible Anpassung des Spritzbilds an unterschiedliche Werkstückformen innerhalb derselben Automatikanlage.
- Hoher Materialbetriebsüberdruck bis 250 bar: Geeignet für Hochdruck-Materialfördersysteme in industriellen Lackieranlagen.
- Kompakte Bauform: Platzsparende Integration in Roboterarme und automatische Pistolenhalter.
- Standardisierte G 1/4 i-Anschlüsse: Einfache Anbindung an bestehende pneumatische Steuerungen und Materialleitungen.
- Austauschbare Materialdüsen: Düsengröße lässt sich passend zum Beschichtungsstoff und gewünschten Sprühbild wählen.
- Belastbar bis 80 °C Materialtemperatur: Auch für temperierte Beschichtungsstoffe einsetzbar.
Für welche Anwendungen eignet sich das Produkt?
Die SATAjet 3000 A spray mix richtet sich an Betreiber halb- und vollautomatischer Spritzanlagen, etwa in der industriellen Serienlackierung, bei Zulieferern für Automobil- und Möbelindustrie oder in Lohnbeschichtungsbetrieben. Da die Pistole ohne Materialdüse geliefert wird, ist beim Kauf die separate Bestellung einer passenden Materialdüse notwendig – verfügbare Düsengrößen reichen von 0,23 mm bis 0,60 mm und werden je nach Viskosität des Beschichtungsstoffs sowie gewünschter Auftragsmenge gewählt. Feinere Düsen (z. B. 0,23–0,33 mm) eignen sich eher für dünnflüssige Lacke und feine Oberflächen, während größere Düsen (0,46–0,60 mm) für höherviskose Materialien oder größere Auftragsmengen genutzt werden. Zusätzlich ist eine Variante mit Edelstahl-Materialführung für Wasserlack (Art.-Nr. 144527) erhältlich, die bei korrosionsanfälligen wasserbasierten Beschichtungsstoffen empfehlenswert ist. Da die Pistole ohne Anschluss-Set geliefert wird, sollten Anwender vorab prüfen, ob die vorhandene Anlagenverrohrung mit G 1/4 i-Gewindeanschlüssen kompatibel ist oder ein separates Anschluss-Set beschafft werden muss.
Häufige Fragen
Ist bei der SATAjet 3000 A spray mix eine Materialdüse im Lieferumfang enthalten?
Nein, die Pistole wird ohne Materialdüse geliefert. Passende Düsen in den Größen 0,23 mm bis 0,60 mm müssen separat bestellt werden.
Welche Druckluftanschlüsse benötigt die Pistole?
Material-, Spritzluft- und Steuerluftanschluss sind jeweils als G 1/4 i-Innengewinde ausgeführt. Die Spritzluftzuführungsleitung sollte einen Mindestdurchmesser von 8 mm aufweisen.
Ist die Pistole für Wasserlack geeignet?
Für die Verarbeitung von Wasserlack bietet SATA die Variante SATAjet 3000 A spray mix mit Edelstahl-Materialführung (Art.-Nr. 144527) an, die korrosionsbeständiger gegenüber wasserbasierten Beschichtungsstoffen ist.
Wird die Pistole komplett mit Befestigungsbolzen geliefert?
Ja, der Lieferumfang umfasst den Befestigungsbolzen mit 15 mm Durchmesser, jedoch kein separates Anschluss-Set.
| Merkmal | Wert |
|---|---|
| Hersteller | SATA GmbH & Co. KG |
| Modell | SATAjet 3000 A spray mix |
| Hersteller-Artikelnummer | 144519 |
| Artikelnummer/SKU | SA-144519 |
| EAN/GTIN | 4027533111269 |
| Produkttyp | Automatische Höchstleistungsspritzpistole |
| Ausführung | spray mix mit R-/B-Regulierung, ohne Materialdüse |
| Leistung | Luftverbrauch bei 3 bar: Breitstrahl 90 Nl/min / Rundstrahl 310 Nl/min |
| Druck | 3 bar |
| Anschluss | Spritzluftzuführungsleitung min. Ø 8 mm |
| Menge/Verpackungseinheit | 1 Stück |
| Anwendungsbereich | Einsatz an halb- und vollautomatischen Spritzanlagen aller Größen |
EAN: 4027533111269
| Technisches Merkmal | Wert |
|---|---|
| Hersteller | SATA |
| Inhalt | 1 Stück |
| Gewicht | 1200 g |
| Maße | 220×170×90mm |
