SATAjet 3000 ROB HVLP Düse 0,8 Edelstahl
✓ SATAjet 3000 ROB HVLP Düse 0,8 mm Edelstahl von SATA – Ersatzdüse für Roboterlackierung
✓ Einsatz auf Roboterlackieranlagen mit automatisierter Lackierung von Serienteilen
✓ Düsengröße 0,8 mm, Edelstahlausführung für Lacke und Beschichtungsmaterialien
✓ Kompatibel mit HVLP-Lackiersystem SATAjet 3000 ROB, Artikelnummer 94573
✓ Homogener Spritzstrahl mit hohem Auftragswirkungsgrad und stufenloser Strahlgeometrie-Regulierung
✓ Lieferumfang: 1 Stück, Made in Germany, Gewicht 1,148 kg
Trustami Produktsiegel Widget
Artikelnummer SA-94573
EAN: 4027533099376
Gratis Versand!

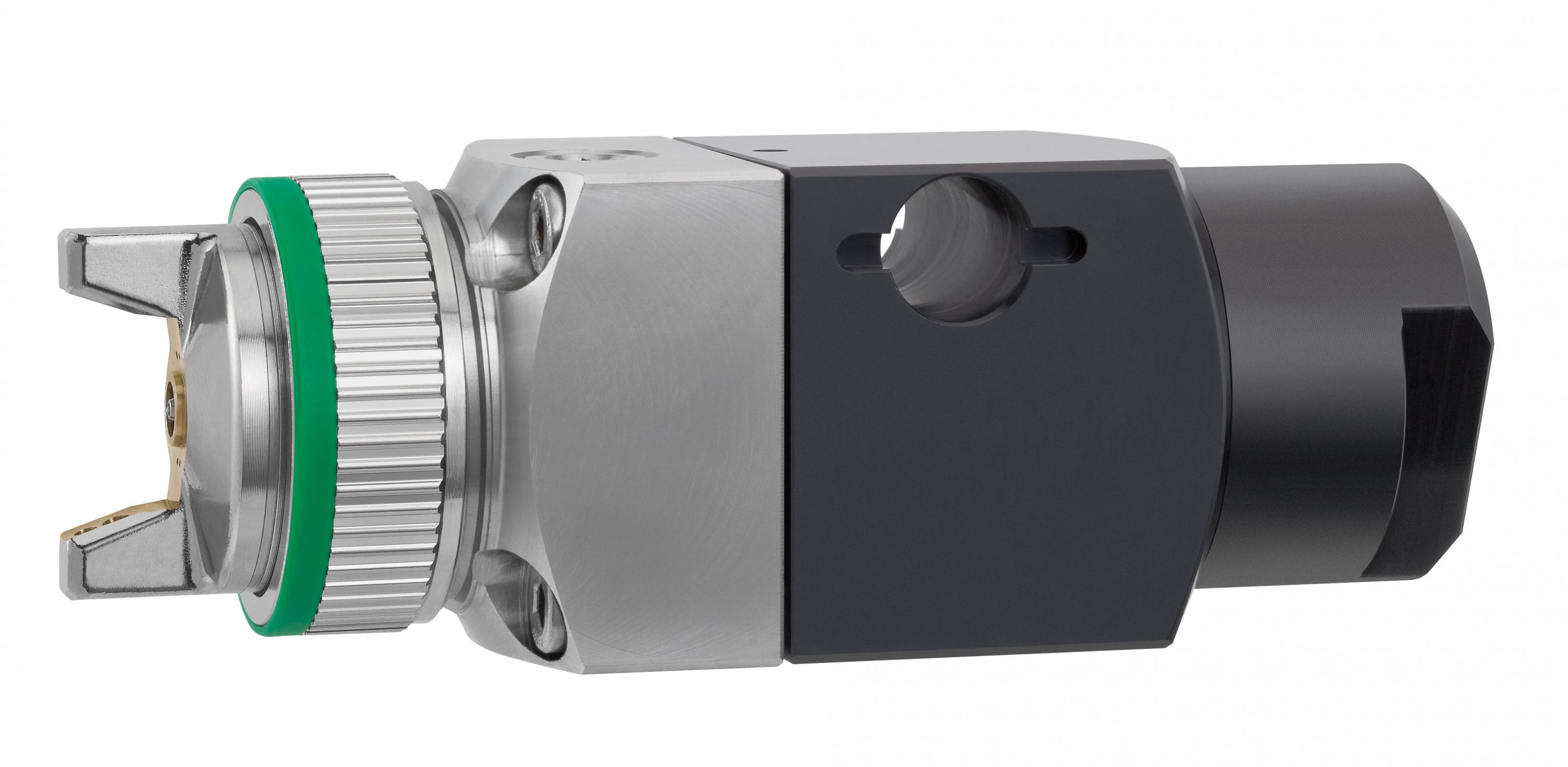

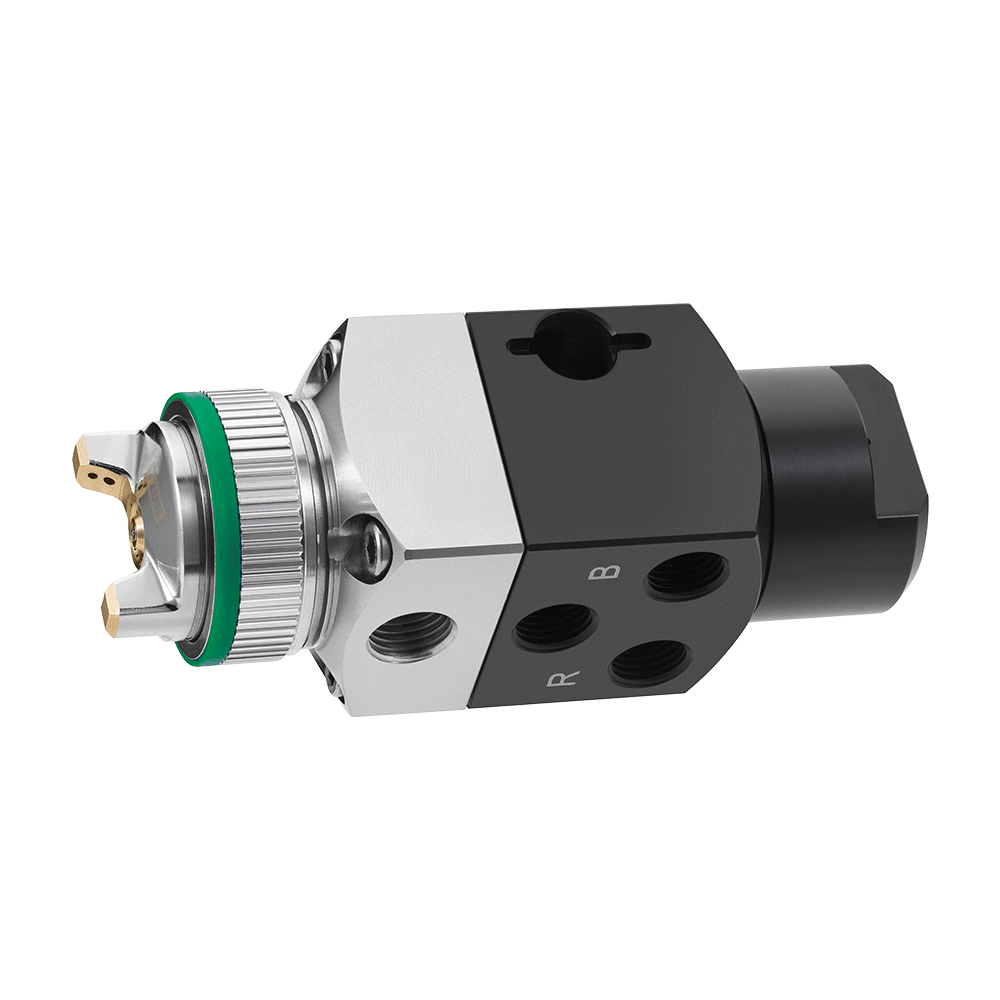

Die SATAjet 3000 ROB HVLP ist eine Automatikpistole für den Einsatz auf Roboterlackieranlagen, hergestellt von SATA GmbH & Co. KG (Art.-Nr. 94573, EAN 4027533099376). Diese Ausführung verfügt über eine Düsengröße von 0,8 mm und materialführende Teile aus Edelstahl, wodurch sie sich für den Dauereinsatz in automatisierten Lackierprozessen eignet. Die Strahlgeometrie wird vollautomatisch und stufenlos über eine externe Steuerung reguliert, der Materialfluss ist ebenfalls extern steuerbar.
- Hersteller: SATA GmbH & Co. KG, Art.-Nr. 94573, EAN 4027533099376
- Düsengröße 0,8 mm, materialführende Teile in Edelstahl
- Arbeitsbetriebsüberdruck: Rundstrahl 2,9–3,4 bar / Breitstrahl 3,3–3,8 bar
- Luftverbrauch bei 4 bar: ca. 560 Nl/min
- Material-, Spritzluft- und Steuerluftanschluss jeweils G 1/4 i
- Lieferung komplett mit Befestigungsbolzen, ohne Anschluss-Set
Produktdetails und Einsatzbereich
Die SATAjet 3000 ROB HVLP zählt zur Produktgruppe der automatischen Lackierpistolen aus der SATAjet 3000 Serie und ist speziell für den Einbau in Roboterlackieranlagen konzipiert. Sie arbeitet nach dem HVLP-Prinzip (High Volume Low Pressure), bei dem ein hohes Luftvolumen mit vergleichsweise niedrigem Zerstäubungsdruck kombiniert wird. Dies reduziert den Overspray gegenüber konventioneller Zerstäubungstechnik und erhöht die Materialübertragungsrate. Die Ausführung mit materialführenden Teilen in Edelstahl ist auf den Einsatz mit Beschichtungsstoffen ausgelegt, die eine erhöhte Korrosionsbeständigkeit der benetzten Bauteile erfordern, etwa bei bestimmten wasserbasierten oder chemisch aggressiven Lacksystemen. Die Pistole wird komplett mit Befestigungsbolzen geliefert, ein Anschluss-Set ist nicht im Lieferumfang enthalten und muss separat beschafft werden.
Eigenschaften und Funktionen
Zentrales Funktionsmerkmal ist die vollautomatische, stufenlose Regulierung der Strahlgeometrie über eine externe Steuerung, wodurch sich die Pistole nahtlos in bestehende Anlagen- und Steuerungssysteme integrieren lässt. Der Materialfluss ist ebenfalls extern steuerbar, was eine Anpassung an unterschiedliche Bauteilgeometrien und Lackierprogramme im laufenden Produktionsprozess ermöglicht. Die innovative Düsentechnik sorgt für einen homogenen Spritzstrahl mit einem hohen Auftragswirkungsgrad. Technisch arbeitet die Pistole mit einem Arbeitsbetriebsüberdruck von 2,9–3,4 bar im Rundstrahl beziehungsweise 3,3–3,8 bar im Breitstrahl, bei einem maximal zulässigen Luftbetriebsüberdruck (HVLP) von 2,9 bar (Rundstrahl) bzw. 3,3 bar (Breitstrahl). Der Luftverbrauch liegt bei 4 bar bei ca. 560 Nl/min, wofür eine Spritzluftzuführungsleitung mit mindestens 8 mm Durchmesser erforderlich ist. Der Mindest-Steuerluftdruck beträgt 3 bar. Der maximal zulässige Materialbetriebsüberdruck liegt bei 5 bar, die maximal zulässige Betriebstemperatur des Beschichtungsstoffes bei 80 °C (353 K). Alle drei Anschlüsse – Material, Spritzluft und Steuerluft – sind als G 1/4 i ausgeführt, die Befestigungsbohrung hat einen Durchmesser von 13 mm. Die Pistole selbst ist 132 mm lang bei einer Breite und Höhe von jeweils 45 mm und wiegt komplett ohne Anschlüsse 540 g.
Ihre Vorteile
- HVLP-Niederdrucktechnologie: Hohe Materialübertragungsrate und geringerer Materialverlust durch Overspray gegenüber konventionellen Systemen.
- Externe, stufenlose Strahlregulierung: Präzise Anpassung der Strahlgeometrie an unterschiedliche Bauteile direkt aus der Anlagensteuerung heraus.
- Materialführende Teile aus Edelstahl: Erhöhte Beständigkeit gegenüber korrosiven oder wasserbasierten Beschichtungsstoffen.
- Integrierbarkeit: Einbindung in bestehende Steuerungs- und Anlagensysteme ohne größeren Umbauaufwand.
- Verfügbare Schnellwechseladapter: Erleichterte Wartung und Reinigung im laufenden Produktionsbetrieb.
- Reproduzierbare Prüfluftdüsen: Kontrollierbare und wiederholbare Zerstäubungsparameter für konstante Lackierqualität.
Für welche Anwendungen eignet sich das Produkt?
Die SATAjet 3000 ROB HVLP richtet sich an Betreiber von Roboterlackieranlagen in der industriellen Serienlackierung, etwa in der Automobilindustrie, im Fahrzeugbau oder bei industriellen Beschichtungsprozessen mit hohem Automatisierungsgrad. Sie ist nicht für den manuellen Handbetrieb konzipiert, sondern für den festen Einbau in automatisierte Anlagen mit externer Steuerung von Strahlbild und Materialfluss. Die Düsengröße 0,8 mm eignet sich für dünnflüssigere Beschichtungsstoffe; für andere Viskositäten und Anwendungsfälle sind innerhalb der SATAjet 3000 ROB Baureihe auch die Düsengrößen 1,0, 1,2, 1,6 und 2,0 verfügbar. Beim Kauf sollte auf die passende Düsengröße für das jeweilige Beschichtungsmaterial sowie auf die vorhandene Steuerungs- und Anschlusstechnik der Anlage geachtet werden, da die Pistole ohne Anschluss-Set geliefert wird. Für Wartung, Reinigung und die Sicherstellung reproduzierbarer Zerstäubungsergebnisse stehen separat erhältliche Schnellwechseladapter und Prüfluftdüsen zur Verfügung.
Häufige Fragen
Ist bei der SATAjet 3000 ROB HVLP 0,8 Edelstahl ein Anschluss-Set im Lieferumfang enthalten?
Nein, die Pistole wird komplett mit Befestigungsbolzen, aber ohne Anschluss-Set geliefert. Dieses muss separat bestellt werden.
Welche Düsengrößen sind für die SATAjet 3000 ROB HVLP Edelstahl-Ausführung erhältlich?
Neben der Düsengröße 0,8 mm (Art.-Nr. 94573) sind in dieser Baureihe die Größen 1,0 mm (94581), 1,2 mm (124644), 1,6 mm (129395) und 2,0 mm (129403) verfügbar.
Wofür wird die Edelstahl-Ausführung gegenüber der Standardversion benötigt?
Materialführende Teile aus Edelstahl bieten eine erhöhte Beständigkeit und sind daher für Beschichtungsstoffe geeignet, die hohe Anforderungen an die Korrosionsbeständigkeit der benetzten Bauteile stellen.
Welcher Luftdruck und Luftverbrauch sind für den Betrieb erforderlich?
Der Arbeitsbetriebsüberdruck liegt je nach Strahlbild zwischen 2,9 und 3,8 bar, bei einem Luftverbrauch von ca. 560 Nl/min bei 4 bar. Die Spritzluftzuführungsleitung muss mindestens 8 mm Durchmesser aufweisen.
| Merkmal | Wert |
|---|---|
| Hersteller | SATA GmbH & Co. KG |
| Produktreihe/Serie | SATAjet 3000 ROB HVLP |
| Hersteller-Artikelnummer | 94573 |
| Artikelnummer/SKU | SA-94573 |
| EAN/GTIN | 4027533099376 |
| Produkttyp | Düse |
| Ausführung | HVLP Düse 0,8 |
| Material | Edelstahl |
| Abmessungen | 180 x 105 x 95 mm (B x H x L) |
| Gewicht | 1,07 kg |
| Menge/Verpackungseinheit | 1 Stück |
| Anwendungsbereich | Roboterlackieranlagen |
EAN: 4027533099376
| Technisches Merkmal | Wert |
|---|---|
| Hersteller | SATA |
| Inhalt | 1 Stück |
| Gewicht | 1148 g |
| Maße | 220×170×90mm |
SATAjet 3000 ROB HVLP Düse 0,8 mm aus Edelstahl von SATA für Roboterlackieranlagen: homogener Spritzstrahl, hoher Auftragswirkungsgrad. Jetzt bestellen!
