SATAjet 3000 ROB HVLP Düse 1,2
✓ SATA SATAjet 3000 ROB HVLP Düse 1,2 mm für Roboterlackieranlagen
✓ Einsatz auf Roboterlackieranlagen mit vollautomatischer Strahlgeometrie-Regulierung
✓ Stufenlose Regulierung der Strahlgeometrie über externe Steuerung
✓ Homogener Spritzstrahl mit maximalem Auftragswirkungsgrad durch HVLP-Düsentechnik
✓ Lieferumfang: 1 Stück, Artikelnummer 124651, Gewicht 940 g
✓ Hersteller SATA GmbH & Co. KG, Made in Germany, EAN 4027533118008
Trustami Produktsiegel Widget
Artikelnummer SA-124651
EAN: 4027533118008
Gratis Versand!

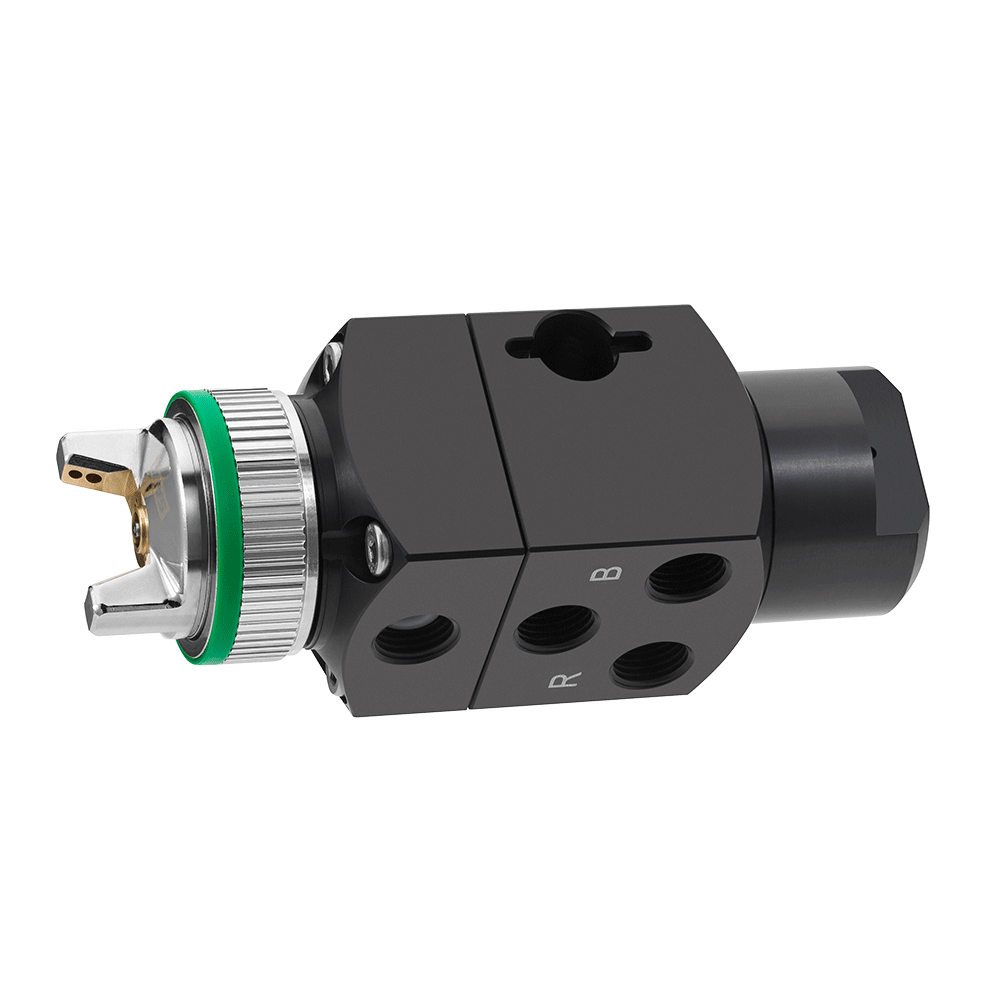

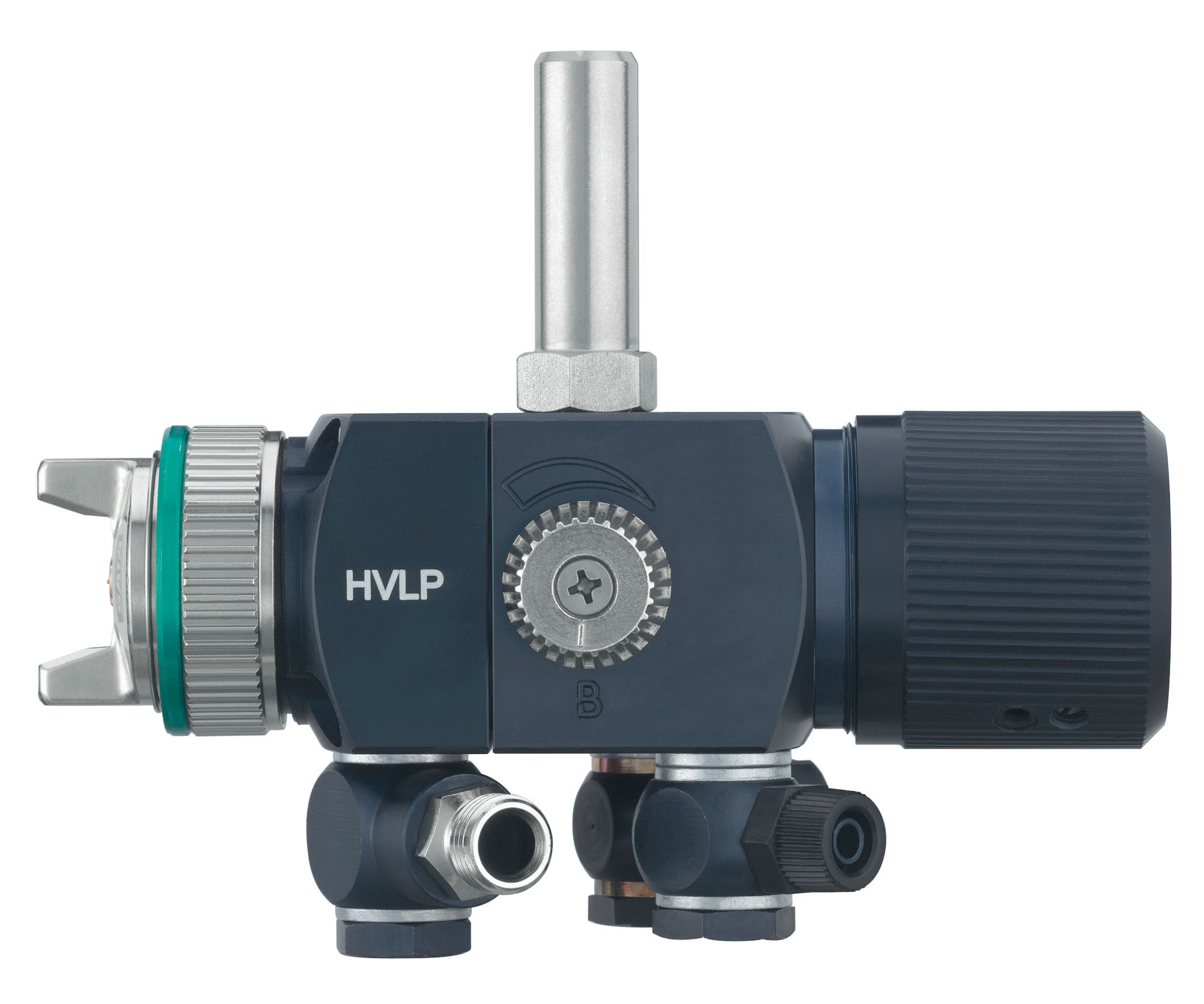

Die SATAjet 3000 ROB HVLP Düse 1,2 ist eine Austauschdüse für die SATAjet 3000 ROB HVLP Automatiklackierpistole (Alu-Ausführung) von SATA, SATA-Artikelnummer 124651, EAN 4027533118008. Sie ist für den Einsatz auf Roboterlackieranlagen konzipiert, bei denen Strahlbild und Materialfluss vollautomatisch über eine externe Anlagensteuerung geregelt werden. Die Düsengröße 1,2 mm bestimmt den Materialdurchsatz und eignet sich für mittlere bis höhere Durchflussmengen im HVLP-Niederdruckverfahren. Geliefert wird die Düse komplett mit Befestigungsbolzen, jedoch ohne Anschluss-Set, als Verpackungseinheit von 1 Stück.
- Hersteller: SATA GmbH & Co. KG, Produktgruppe SATAjet 3000 ROB HVLP Alu
- SATA-Art.-Nr. 124651, EAN 4027533118008, Düsengröße 1,2 mm
- Material-, Spritzluft- und Steuerluftanschluss jeweils G 1/4 i
- Max. Materialbetriebsüberdruck 5 bar; max. Luftbetriebsüberdruck (HVLP) Rundstrahl 2,9 bar / Breitstrahl 3,3 bar
- Befestigungsbohrung Ø 13 mm, Länge 132 mm, Breite/Höhe je 45 mm
- Lieferung mit Befestigungsbolzen, ohne Anschluss-Set, Verpackungseinheit 1 Stück
Produktdetails und Einsatzbereich
Die SATAjet 3000 ROB HVLP Düse 1,2 gehört zum Automatisierungsprogramm der SATA GmbH & Co. KG und ist Teil der Produktgruppe SATAjet 3000 ROB HVLP Alu. Automatikpistonen dieser Baureihe werden nicht von Hand geführt, sondern fest in Roboterlackieranlagen oder stationäre Spritzanlagen integriert. Die Strahlgeometrie – Rundstrahl oder Breitstrahl – lässt sich stufenlos über eine externe Steuerung an das jeweilige Bauteil anpassen, ohne dass ein manueller Düsenwechsel am Applikator nötig ist. Die Düsengröße von 1,2 mm legt den Querschnitt der Austrittsöffnung fest und beeinflusst damit direkt Materialdurchsatz, Spritzbild und die geeignete Viskosität des Beschichtungsstoffs. Für dieselbe Pistole sind laut SATA-Bestellübersicht zusätzlich die Düsengrößen 0,8 mm (Art. 945352) und 1,0 mm (Art. 94540) erhältlich, sodass sich die Applikation je nach Material und Bauteilgröße fein abstufen lässt.
Eigenschaften und Funktionen
Die Düse arbeitet nach dem HVLP-Prinzip (High Volume Low Pressure), bei dem mit vergleichsweise niedrigem Luftdruck ein hohes Luftvolumen zur Zerstäubung genutzt wird. Der Luftverbrauch liegt bei 4 bar Eingangsdruck bei ca. 560 Nl/min. Der Arbeitsbetriebsüberdruck beträgt im Rundstrahl 2,9–3,4 bar und im Breitstrahl 3,3–3,8 bar, wobei der maximal zulässige Luftbetriebsüberdruck für HVLP bei 2,9 bar (Rundstrahl) bzw. 3,3 bar (Breitstrahl) liegt. Der maximale Materialbetriebsüberdruck ist mit 5 bar angegeben, die maximal zulässige Betriebstemperatur des Beschichtungsstoffs mit 80 °C (353 K). Für die Spritzluftzuführung wird eine Leitung von mindestens 8 mm Innendurchmesser benötigt, der erforderliche Mindest-Steuerluftdruck liegt bei 3 bar. Material-, Spritzluft- und Steuerluftanschluss sind einheitlich als G 1/4 i ausgeführt, die Befestigungsbohrung hat einen Durchmesser von 13 mm. Die Düse selbst ist 132 mm lang bei einer Breite und Höhe von jeweils 45 mm. Für Wartung und Reinigung im Produktionsbetrieb sind separate Schnellwechseladapter verfügbar, und zur reproduzierbaren Kontrolle der Zerstäubungsparameter bietet SATA spezielle Prüfluftdüsen an.
Ihre Vorteile
- Vollautomatische, stufenlose Regulierung: Die Strahlgeometrie wird extern über die Anlagensteuerung angepasst, ohne manuellen Eingriff an der Pistole.
- HVLP-Niederdrucktechnologie: Hohe Materialübertragungsrate bei vergleichsweise geringem Luftbedarf, was den Materialverbrauch im Produktionsprozess senkt.
- Standardisierte G 1/4-Anschlüsse: Einfache Integration in bestehende Steuerungs- und Anlagensysteme für Material-, Spritz- und Steuerluft.
- Austauschbare Düsengröße 1,2 mm: Abstimmbar auf Materialviskosität und gewünschten Durchsatz, kombinierbar mit weiteren Düsengrößen derselben Baureihe.
- Verfügbare Schnellwechseladapter: Kurze Stillstandszeiten bei Wartung und Reinigung in der laufenden Produktion.
- Prüfluftdüsen erhältlich: Ermöglichen die reproduzierbare Überprüfung der Zerstäubungsparameter zur Qualitätssicherung.
Für welche Anwendungen eignet sich das Produkt?
Die SATAjet 3000 ROB HVLP Düse 1,2 richtet sich an Anlagenbauer, Systemintegratoren und Betreiber von Roboterlackieranlagen in der industriellen Serienlackierung, nicht an Handlackierer mit handgeführten Pistolen. Typische Einsatzfelder sind automatisierte Lackierlinien, in denen die Automatikpistole fest in die Anlage eingebunden und über eine zentrale Steuerung angesteuert wird. Die Düsengröße 1,2 mm eignet sich für mittlere bis höhere Materialdurchsätze; bei dünnflüssigeren Materialien oder kleineren Bauteilen kommen häufig die kleineren Varianten 0,8 mm oder 1,0 mm derselben Pistole zum Einsatz. Neben der hier beschriebenen Alu-Ausführung bietet SATA die SATAjet 3000 ROB HVLP auch mit materialführenden Teilen aus Edelstahl an, was bei aggressiveren oder lösemittelhaltigen Beschichtungsstoffen relevant sein kann. Beim Kauf ist zu beachten, dass die Düse ohne Anschluss-Set geliefert wird und für den Betrieb zusätzlich passende Luft- und Materialleitungen sowie gegebenenfalls Schnellwechseladapter benötigt werden.
Häufige Fragen
Für welche Pistole ist die Düse 1,2 geeignet?
Die Düse mit SATA-Art.-Nr. 124651 gehört zur SATAjet 3000 ROB HVLP Automatikpistole in der Alu-Ausführung und ist speziell für diese Baureihe mit der Düsengröße 1,2 mm vorgesehen.
Welche Anschlüsse besitzt die Düse?
Material-, Spritzluft- und Steuerluftanschluss sind jeweils als G 1/4 i ausgeführt.
Ist ein Anschluss-Set im Lieferumfang enthalten?
Nein, die Düse wird komplett mit Befestigungsbolzen geliefert, ein Anschluss-Set ist nicht im Lieferumfang enthalten.
Welche weiteren Düsengrößen gibt es für diese Pistolenreihe?
Für die SATAjet 3000 ROB HVLP Alu sind neben der 1,2-mm-Düse auch die Größen 0,8 mm und 1,0 mm erhältlich.
| Merkmal | Wert |
|---|---|
| Hersteller | SATA GmbH & Co. KG |
| Produktreihe/Serie | SATAjet 3000 ROB HVLP Alu |
| Hersteller-Artikelnummer | 124651 |
| Artikelnummer/SKU | SA-124651 |
| EAN/GTIN | 4027533118008 |
| Produkttyp | Düse |
| Ausführung | ROB HVLP, Düse 1,2 |
| Abmessungen (B x H x L) | 175 x 105 x 95 mm |
| Gewicht | 0,86 kg |
| Menge/Verpackungseinheit | 1 Stück |
| Anwendungsbereich | Roboterlackieranlagen |
EAN: 4027533118008
| Technisches Merkmal | Wert |
|---|---|
| Hersteller | SATA |
| Inhalt | 1 Stück |
| Gewicht | 940 g |
| Maße | 220×170×90mm |
