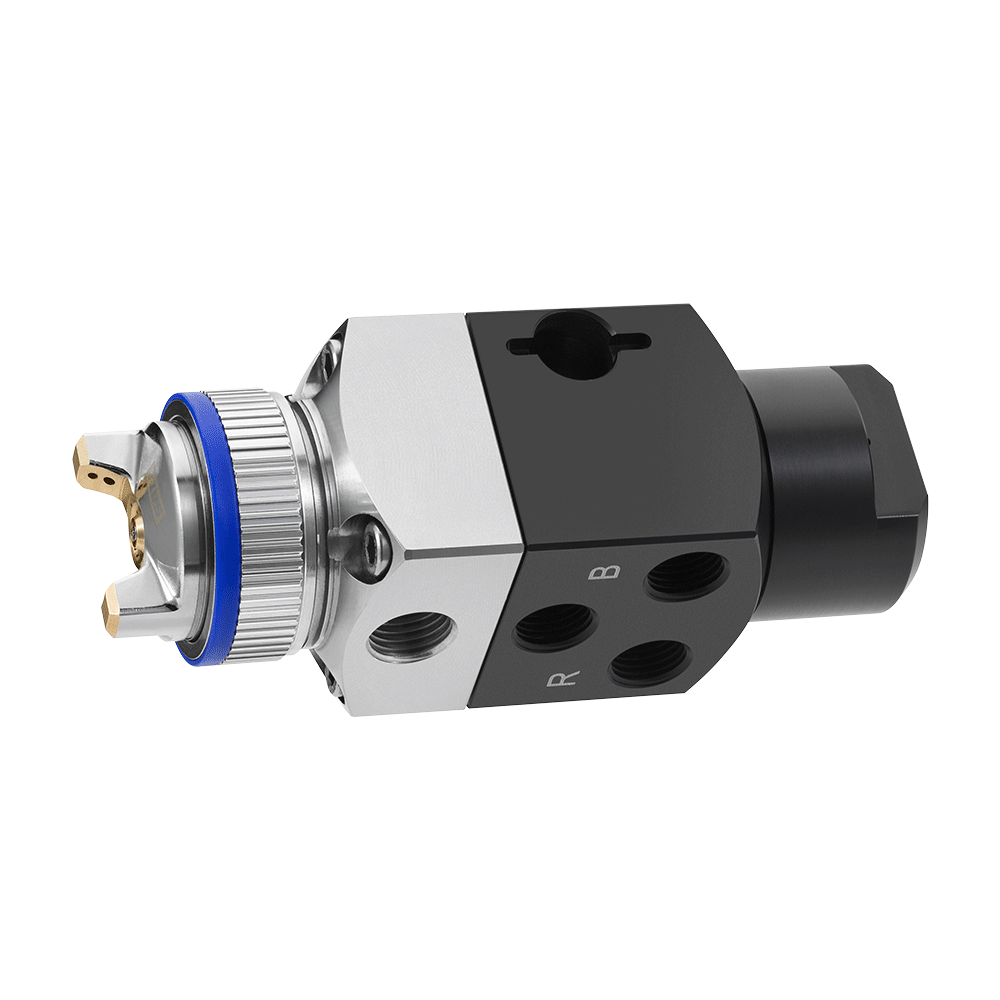

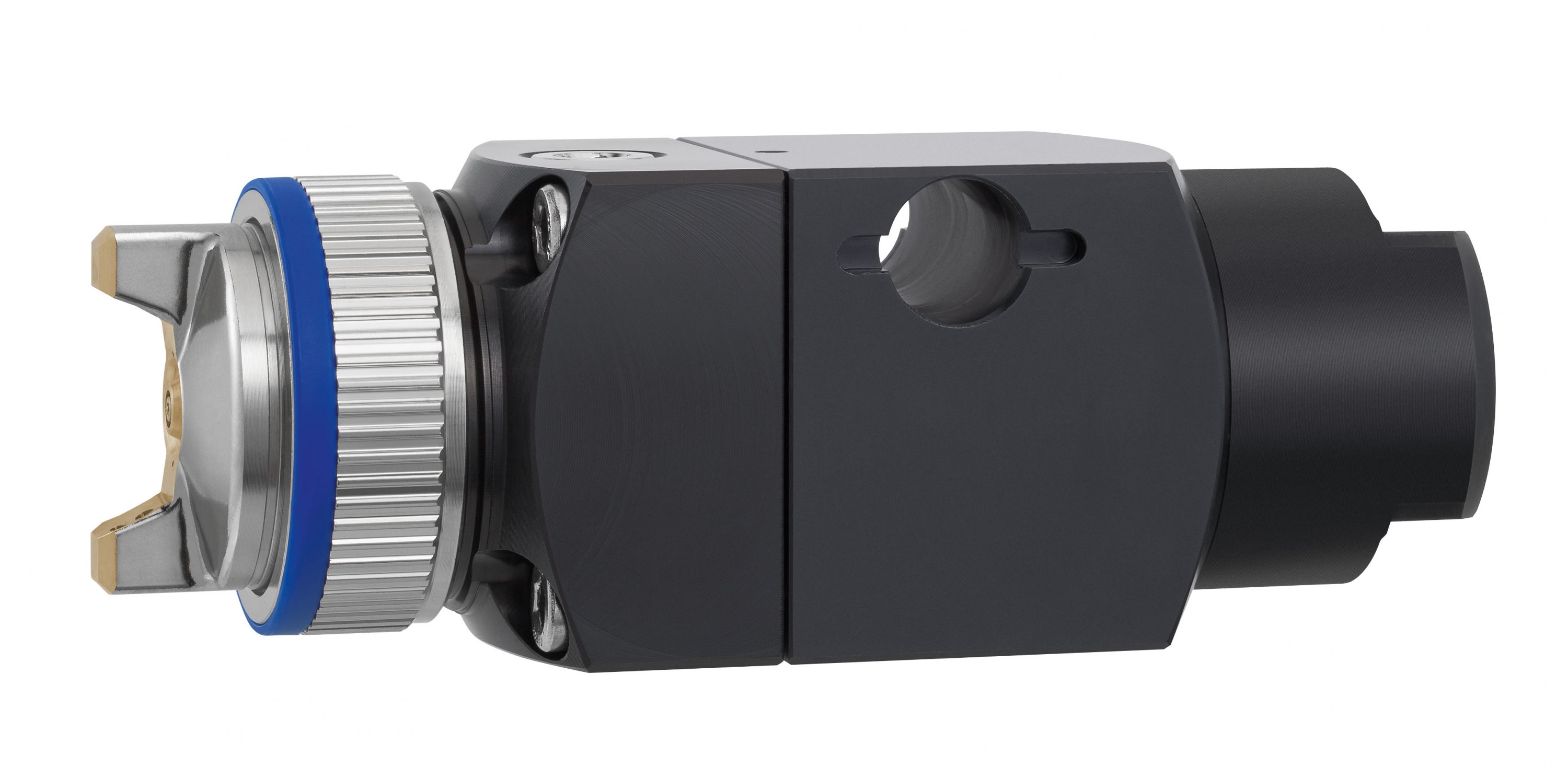

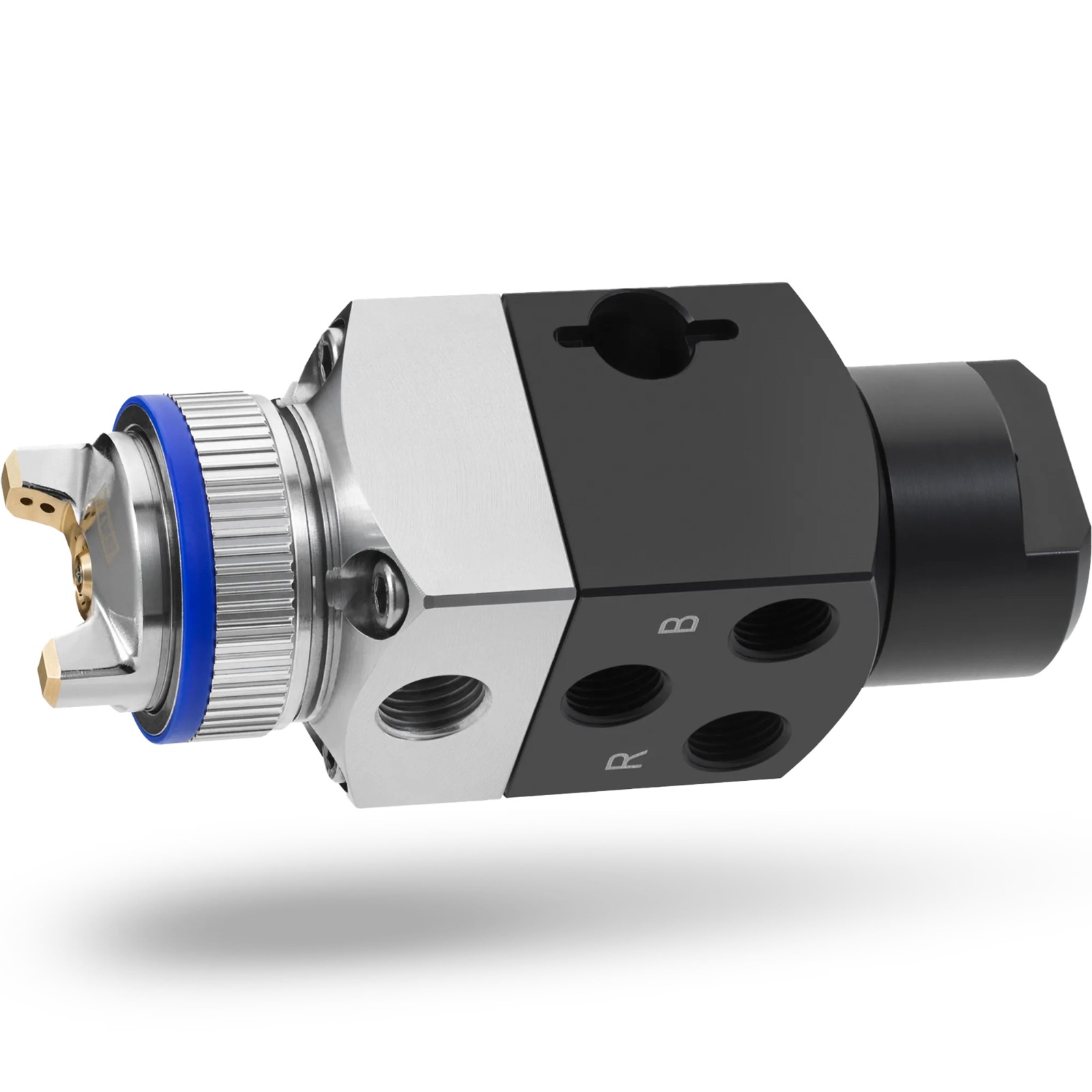

Die SATAjet 3000 ROB RP Düse 1,1 ist die Ausführung der automatischen Lackierpistole SATAjet 3000 ROB RP von SATA mit einer Düsengröße von 1,1 mm, konzipiert für den Einsatz auf Roboterlackieranlagen in der industriellen Serienlackierung. Die Strahlgeometrie wird vollautomatisch und stufenlos über eine externe Steuerung geregelt, der Materialfluss lässt sich ebenfalls extern vorgeben. Grundlage ist die SATA RP-Hochdrucktechnik, die einen hohen Auftragswirkungsgrad bei hoher Arbeitsgeschwindigkeit ermöglicht. Die Pistole trägt die SATA-Artikelnummer 94524 (EAN 4027533099321) und gehört zur Produktgruppe SATAjet 3000 ROB RP Alu.

Produktdetails und Einsatzbereich

Die SATAjet 3000 ROB RP ist eine Automatikpistole für die Integration in Lackierroboter und automatisierte Beschichtungsanlagen, wie sie in der Automobil- und Zulieferindustrie sowie in der industriellen Serienlackierung eingesetzt werden. Die hier beschriebene Variante mit Düsengröße 1,1 mm (Art.-Nr. 94524) gehört zur Produktgruppe SATAjet 3000 ROB RP Alu, bei der die materialführenden Teile aus Aluminium gefertigt sind. SATA bietet dieselbe Pistole zusätzlich in einer Ausführung mit materialführenden Teilen aus Edelstahl an (Art.-Nr. 94565 für Düsengröße 1,1), die sich besonders für Beschichtungsstoffe mit erhöhten Anforderungen an die chemische Beständigkeit eignet. Die Düsengröße 1,1 mm liegt im mittleren Bereich des verfügbaren Spektrums, das von 0,8 bis 1,3 mm (Automatikpistole) bzw. 0,5 bis 2,0 mm (separate Düsensätze) reicht, und deckt damit ein breites Feld an Viskositäten und Auftragsmengen ab.

Eigenschaften und Funktionen

Die Strahlgeometrie (Rund- oder Breitstrahl) wird vollautomatisch und stufenlos über eine externe Anlagensteuerung reguliert, ebenso der Materialfluss – ein manueller Eingriff an der Pistole ist im Betrieb nicht erforderlich. Dies ermöglicht die Einbindung in bestehende Steuerungs- und Anlagensysteme von Lackierrobotern. Der Arbeitsbetriebsüberdruck liegt sowohl für Rund- als auch für Breitstrahl bei 2,8–3,3 bar, bei einem Luftverbrauch von ca. 430 Nl/min bei 2,8 bar. Die Spritzluftzuführungsleitung muss einen Innendurchmesser von mindestens 8 mm aufweisen, der erforderliche Mindest-Steuerluftdruck beträgt 3 bar. Der maximal zulässige Luftbetriebsüberdruck liegt bei 10 bar (Rund- und Breitstrahl), der maximal zulässige Materialbetriebsüberdruck bei 5 bar. Der Beschichtungsstoff darf eine Betriebstemperatur von bis zu 80 °C (353 K) aufweisen. Material-, Spritzluft- und Steuerluftanschluss sind jeweils als G 1/4 i ausgeführt, die Befestigungsbohrung hat einen Durchmesser von 13 mm. Die Pistole misst 132 mm in der Länge bei 45 x 45 mm Breite und Höhe und wiegt komplett ohne Anschlüsse 540 g. Für Wartung und Reinigung in der Produktion sind separate Schnellwechseladapter erhältlich, zur Reproduzierbarkeit der Zerstäubungsparameter stehen spezielle Prüfluftdüsen zur Verfügung.

Ihre Vorteile

• Vollautomatische Strahlregulierung: Stufenlose Anpassung der Strahlgeometrie über externe Steuerung ohne manuellen Eingriff an der Pistole.
• RP-Hochdrucktechnik: Hoher Auftragswirkungsgrad bei gleichzeitig hoher Arbeitsgeschwindigkeit in der Serienlackierung.
• Externe Materialflusssteuerung: Präzise, reproduzierbare Mengenregulierung direkt aus dem Anlagensystem heraus.
• Integrierbarkeit: Kompatibel mit bestehenden Steuerungs- und Anlagensystemen von Lackierrobotern.
• Standardisierte Anschlüsse: G 1/4 i für Material-, Spritzluft- und Steuerluftanschluss erleichtert den Einbau in vorhandene Leitungssysteme.
• Zubehörverfügbarkeit: Schnellwechseladapter und Prüfluftdüsen unterstützen Wartung, Reinigung und die Kontrolle der Zerstäubungsparameter.

Für welche Anwendungen eignet sich das Produkt?

Die SATAjet 3000 ROB RP Düse 1,1 richtet sich an Betreiber von Roboterlackieranlagen und Anlagenintegratoren in der industriellen Serienfertigung, nicht an den klassischen Handlackierer. Typische Einsatzgebiete sind automatisierte Lackierlinien in der Automobilindustrie, bei Zulieferern sowie in anderen Branchen mit hohem Durchsatz an gleichartigen Bauteilen. Mit einer Düsengröße von 1,1 mm eignet sich die Pistole für mittelviskose Beschichtungsstoffe; bei dünnflüssigeren oder dickeren Materialien stehen innerhalb derselben Baureihe Düsengrößen von 0,8 bis 1,3 mm (Automatikpistole) bzw. 0,5 bis 2,0 mm (Düsensätze) zur Auswahl. Bei der Beschaffung ist zu beachten, dass die Pistole komplett mit Befestigungsbolzen, jedoch ohne Anschluss-Set geliefert wird – passende Luft- und Materialanschlüsse müssen separat vorgesehen werden. Für Anwendungen mit besonderen Anforderungen an die Materialbeständigkeit ist zusätzlich eine Ausführung mit materialführenden Teilen aus Edelstahl verfügbar; Pistolen und Düsensätze mit standzeitverlängernder Oberflächenveredelung sind auf Anfrage lieferbar.

Häufige Fragen

Was ist im Lieferumfang der SATAjet 3000 ROB RP Düse 1,1 enthalten?
Die Pistole wird komplett mit Befestigungsbolzen geliefert, jedoch ohne Anschluss-Set für Material-, Spritz- und Steuerluft.

Welche Düsengrößen gibt es für die SATAjet 3000 ROB RP?
Die Automatikpistole ist mit Düsengrößen 0,8, 1,1 und 1,3 mm erhältlich, auch in einer Ausführung mit materialführenden Teilen aus Edelstahl. Separate Düsensätze decken zusätzlich die Größen 0,5, 1,5 und 2,0 mm ab.

Welchen Anschluss benötigt die Pistole für Material und Luft?
Material-, Spritzluft- und Steuerluftanschluss sind jeweils als Gewindeanschluss G 1/4 i ausgeführt.

Wie hoch ist der Luftverbrauch der SATAjet 3000 ROB RP?
Bei einem Arbeitsdruck von 2,8 bar liegt der Luftverbrauch bei ca. 430 Nl/min.
