SATA
SATAjet 3000 A HVLP Düse 1,0
✓ SATAjet 3000 A HVLP Düse 1,0 von SATA mit homogenem Spritzstrahl
✓ Einsatz auf Lackierautomaten für Lackierergebnisse in Extraklasse
✓ Perfektes Oberflächenfinish bei allen Materialien durch HVLP-Niederdrucktechnologie
✓ Höchste Materialübertragungsrate und maximaler Auftragswirkungsgrad, wirtschaftlich
✓ Manuelle Einstellung von Rund- und Breitstrahl über Regulierschrauben
✓ SATA-Artikelnummer 94458, EAN 4027533099253, Verpackungseinheit 1 Stück
Trustami Produktsiegel Widget
Artikelnummer SA-94458
EAN: 4027533099253
Gratis Versand!

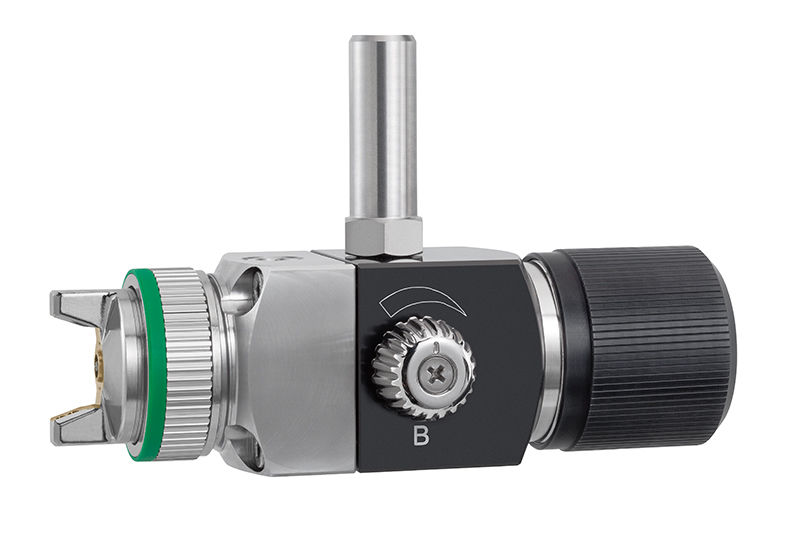

Die SATAjet 3000 A HVLP Düse 1,0 ist eine automatische Lackierpistole der Serie SATAjet 3000 A aus dem Hause SATA GmbH & Co. KG, ausgestattet mit einer Düsengröße von 1,0 mm und HVLP-Niederdrucktechnologie (High Volume Low Pressure). Sie ist für den stationären Einsatz an Lackierautomaten und Roboteranlagen konzipiert und kommt dort zum Einsatz, wo reproduzierbare Spritzbilder in automatisierten Lackierprozessen gefragt sind. Die Ausführung unter der SATA-Artikelnummer 94458 (EAN 4027533099253) besitzt materialführende Teile in Aluminium; alternativ ist dieselbe Düsengröße auch mit Edelstahlteilen erhältlich. Geliefert wird die Pistole komplett mit Befestigungsbolzen, jedoch ohne Anschluss-Set.
- Hersteller: SATA GmbH & Co. KG, Modell SATAjet 3000 A HVLP (Alu-Ausführung)
- SATA-Artikelnummer 94458, EAN 4027533099253
- Düsengröße 1,0 mm, HVLP-Niederdrucktechnologie
- Material-, Spritzluft- und Steuerluftanschluss jeweils G 1/4 i
- Luftverbrauch bei 4,0 bar Arbeitsdruck: ca. 560 Nl/min
- Lieferung mit Befestigungsbolzen (Ø 15 mm), ohne Anschluss-Set
Produktdetails und Einsatzbereich
Die SATAjet 3000 A HVLP Automatikpistole ist als Düse mit 1,0 mm Düsengröße Teil eines gestuften Programms, das SATA für die SATAjet 3000 A HVLP-Baureihe in den Größen 0,8 / 1,0 / 1,2 / 1,6 und 2,0 mm anbietet. Anders als eine handgeführte Lackierpistole wird die Automatikpistole fest in eine Lackieranlage, einen Lackierautomaten oder ein Roboter-System integriert und über Steuerluft ausgelöst. Die Pistole arbeitet mit einem Arbeitsbetriebsüberdruck von 4,0 bis 4,5 bar und liegt damit rund 1,5 bar höher als die vergleichbare Handpistole SATAjet 3000 K HVLP. Der maximal zulässige Luftbetriebsüberdruck beträgt 4 bar (HVLP), der maximale Materialbetriebsüberdruck 5 bar. Die Spritzluftzuführungsleitung muss einen Innendurchmesser von mindestens 8 mm aufweisen, der erforderliche Mindest-Steuerluftdruck liegt bei 3 bar. Die maximal zulässige Betriebstemperatur des Beschichtungsstoffs beträgt 80 °C.
Eigenschaften und Funktionen
Die HVLP-Niederdrucktechnologie der SATAjet 3000 A sorgt für eine hohe Materialübertragungsrate bei vergleichsweise geringem Luftverbrauch – bei 4,0 bar liegt dieser bei rund 560 Nl/min. Rund- und Breitstrahl lassen sich manuell über Regulierschrauben einstellen, der Materialdurchfluss wird über eine Mengenregulierung dosiert und ist über eine Rastung reproduzierbar einstellbar – ein wichtiges Kriterium für gleichbleibende Ergebnisse im automatisierten Betrieb. Der Materialanschluss, der Spritzluftanschluss und der Steuerluftanschluss sind jeweils als G 1/4 Innengewinde ausgeführt. Der Befestigungsbolzen hat einen Durchmesser von 15 mm. Für Wartung und Reinigung sind separat erhältliche Schnellwechseladapter verfügbar, die einen zügigen Pistolentausch im Produktionsablauf ermöglichen. Zur Überprüfung und Reproduzierbarkeit der Zerstäubungsparameter bietet SATA zudem spezielle Prüfluftdüsen an.
Ihre Vorteile
- HVLP-Niederdrucktechnologie: Hohe Materialübertragungsrate und reduzierter Materialverbrauch im automatisierten Lackierprozess.
- Düsengröße 1,0 mm: Geeignet für ein breites Spektrum an Beschichtungsstoffen und Viskositäten.
- Reproduzierbare Mengenregulierung mit Rastung: Gleichbleibende Spritzergebnisse über wiederholte Produktionszyklen.
- Manuell einstellbarer Rund- und Breitstrahl: Anpassung an unterschiedliche Bauteilgeometrien und Oberflächen.
- Standardisierte G 1/4-Anschlüsse: Einfache Integration in bestehende Lackieranlagen und Automatensysteme.
- Verfügbare Schnellwechseladapter und Prüfluftdüsen: Kurze Stillstandszeiten bei Wartung und einfache Prozesskontrolle.
Für welche Anwendungen eignet sich das Produkt?
Die SATAjet 3000 A HVLP Düse 1,0 richtet sich an Betriebe mit automatisierten Lackieranlagen, etwa in der industriellen Serienlackierung, bei Lackierrobotern oder stationären Lackierzellen, nicht an den klassischen Handlackierer. Eingesetzt wird sie dort, wo Beschichtungsstoffe wie Lacke, Grundierungen oder Klarlacke mit konstant reproduzierbarem Materialauftrag appliziert werden müssen. Die Düsengröße 1,0 mm eignet sich für mittelviskose Materialien; für dünnflüssigere oder höherviskose Beschichtungsstoffe stehen innerhalb der Baureihe die Größen 0,8 sowie 1,2 bis 2,0 mm zur Verfügung. Bei der Auswahl zwischen der Alu- und der Edelstahl-Ausführung ist zu berücksichtigen, dass materialführende Teile aus Edelstahl in der Regel eine höhere Beständigkeit gegenüber aggressiven oder lösemittelhaltigen Materialien bieten. Da die Pistole ohne Anschluss-Set geliefert wird, sollten Betreiber vorab prüfen, welche Material-, Spritzluft- und Steuerluftanschlüsse die vorhandene Anlage benötigt.
Häufige Fragen
Welche Düsengrößen gibt es in der SATAjet 3000 A HVLP-Baureihe?
Die SATAjet 3000 A HVLP Automatikpistole ist in den Düsengrößen 0,8, 1,0, 1,2, 1,6 und 2,0 mm erhältlich, jeweils auch in einer Ausführung mit materialführenden Teilen aus Edelstahl.
Ist im Lieferumfang ein Anschluss-Set enthalten?
Nein, die Pistole wird komplett mit Befestigungsbolzen geliefert, jedoch ohne Anschluss-Set. Material-, Spritzluft- und Steuerluftanschluss sind als G 1/4 Innengewinde ausgeführt.
Wie hoch ist der Arbeitsdruck der SATAjet 3000 A HVLP im Vergleich zur Handpistole?
Der Arbeitsbetriebsüberdruck liegt bei 4,0 bis 4,5 bar und damit rund 1,5 bar höher als bei der vergleichbaren Handpistole SATAjet 3000 K HVLP.
| Merkmal | Wert |
|---|---|
| Hersteller | SATA GmbH & Co. KG |
| Produktreihe/Serie | SATAjet 3000 A HVLP Alu |
| Modell | SATAjet 3000 A HVLP Düse 1,0 |
| Hersteller-Artikelnummer | 94458 |
| Artikelnummer/SKU | SA-94458 |
| EAN/GTIN | 4027533099253 |
| Produkttyp | Düse |
| Ausführung | HVLP, Düse 1,0 |
| Länge | 175 mm |
| Breite | 105 mm |
| Höhe | 95 mm |
| Gewicht | 1,155 kg |
| Menge/Verpackungseinheit | 1 Stück |
| Anwendungsbereich | Einsatz auf Lackierautomaten |
EAN: 4027533099253
| Technisches Merkmal | Wert |
|---|---|
| Hersteller | SATA |
| Inhalt | 1 Stück |
| Gewicht | 1280 g |
| Maße | 220×170×90mm |
